Сенсор фаз играет ключевую роль в системе управления двигателем, обеспечивая необходимую информацию о положении коленчатого вала. Неправильная его работа может привести к неправильному распределению топлива и препятствию в запуске мотора. Поэтому важно оперативно выявлять и устранять любые отклонения в его функционировании.
Использование измерительного прибора для определения состояния сенсора требует четкого понимания его работы. Прибор позволяет оценить уровень напряжения и сопротивления, что дает возможность установить исправность устройства. Знание типичных значений для конкретной модели важно для грамотного анализа полученных данных.
При проведении анализа необходимо учитывать, что разные автомобили могут иметь различные характеристики, поэтому перед началом работ стоит ознакомиться с документацией на конкретную модель. Это поможет избежать ошибок и облегчит дальнейшую диагностику системы. Технические параметры, такие как номинальное напряжение и сопротивление, являются основой успешного выполнения задачи.
Определение типа сенсора распределительных валов
Существует несколько типов сенсоров для системы управления двигателем, которые отвечают за определение положения распределительных валов. Прежде чем приступить к проверке их функциональности, необходимо четко определить, какой тип используется в вашем автомобиле.
- Индуктивные сенсоры: Работают на основе изменения магнитного поля при движении металлического элемента. Обычно используются в старых моделях автомобилей. Определить их можно по круглой головке и отсутствию электрических разъемов системы питания.
- Оптические сенсоры: Эти устройства применяют световые сигналы для определения положения вала, часто со встроенными отражателями. Внешний вид может включать линзу и электрический разъем. Их можно встретить в современных автомобилях.
- Холл-эффектные сенсоры: Функционируют на основе магнитного поля и могут использоваться как в бензиновых, так и в дизельных моторах. Как правило, имеют форму цилиндра или прямоугольной коробки с электрическим разъемом.
- Резистивные сенсоры: Реагируют на изменение сопротивления при движении валов. Обычно это более простое устройство, распространенное в старых автомобилях. Внешний вид может варьироваться, но они часто имеют простую конструкцию с несколькими контактами.
Для идентификации типа сенсора обратите внимание на следующие аспекты:
- Форма и размер корпуса.
- Количество контактов в разъеме.
- Наличие защитного кожуха или уплотнителей.
- Способ подключения и расположение в двигателе.
Запись информации из руководства по эксплуатации вашего автомобиля также поможет получить точные данные о типе сенсора, установленного на вашем транспортном средстве.
Подготовка устройства к измерениям
Перед началом работы важно убедиться в корректной настройке измерительного прибора. Включите прибор и выберите необходимый режим. Для исследования электрических параметров, как правило, потребуется режим вольтметра или омметра, в зависимости от целей эксперимента.
Установите диапазон измерений: если ожидаемые значения неизвестны, выберите максимальный диапазон, чтобы избежать повреждения устройства. Постепенно уменьшайте диапазон, пока не получите более точные данные.
Проверка исправности щупов – важный этап. Убедитесь в отсутствии повреждений и чистоте контактов. При наличии разрывов в проводах замените их на новые. Для проверки целостности можно воспользоваться режимом прозвонки, который известен своим простым и понятным использованием.
Не забудьте использовать подходящие настройки для работы с постоянным или переменным током, если ваше устройство поддерживает такие функции. Внимательно ознакомьтесь с руководством, чтобы понимать, как правильно выставлять параметры.
Перед измерениями убедитесь, что все соединения выполнены надежно, и никакие провода не могут случайно отсоединиться. При необходимости, используйте дополнительное оборудование, например, зажимы для удобства и безопасности.
Заключительный шаг – калибровка. Некоторые современные устройства требуют периодической настройки для обеспечения точных показаний. Следуйте инструкциям производителя для выполнения этой процедуры.
Отключение сенсора от системы
При необходимости отключения сенсора от электроники автомобиля следует соблюдать осторожность. Перед началом работ убедитесь, что автомобиль выключен и ключи вынуты из замка зажигания.
Первым шагом является локализация соединителя. Чаще всего он находится вблизи двигателя, в труднодоступном месте. Осмотрите проводку на наличие повреждений или коррозии. Если есть повреждения, замените проводку перед отключением.
После того как соединитель вы найден, аккуратно отщелкните фиксатор, чтобы избежать повреждения контактов. Убедитесь, что вы не применяете слишком много усилий, так как это может привести к поломке пластиковых деталей.
Если соединитель находится в сложной зоне доступа, используйте инструменты, такие как тонкие плоскогубцы, чтобы облегчить задачу. Поддерживайте проводку, чтобы избежать её перекручивания.
После отключения сенсора рекомендуется промыть контакты специальной жидкостью для удаления загрязнений. Это поможет избежать проблем при повторном подключении.
При демонтаже не забудьте зафиксировать проводку в безопасном месте, чтобы она не мешала другим системам автомобиля. Важно помнить, что неправильное отключение может привести к сбоям в работе электроники.
По окончании всех манипуляций вернитесь к созданной конфигурации, обновите записи о выполненных работах для дальнейшей диагностики.
Измерение сопротивления устройства распредвала
Значения сопротивления могут варьироваться в зависимости от типа и модели устройства. Например, для некоторых систем пределы сопротивления могут находиться в диапазоне от 300 до 800 Ом. Если полученные значения значительно ниже или выше этих пределов, это указывает на возможные неисправности.
При необходимости можно повторить измерения несколько раз, чтобы убедиться в стабильности результатов. Обратите внимание на контактные соединения: чем лучше они выполнены, тем точнее будет измерение.
результативные данные запишите и используйте при дальнейшем анализе. Обязательно проконсультируйтесь с рекомендациями производителя для корректной интерпретации измерений.
Проверка напряжения на выходе прибора
Для точной оценки функциональности компонента необходимо замерить выходное напряжение. Важно выполнить эту процедуру при работающем двигателе и прогретом состоянии системы. Это позволит получить правильные значения, так как устройства могут работать иначе на холодную.
При запуске мотора наблюдайте за показаниями. Выходное напряжение должно находиться в пределах 0,5-4,5 В. Если значение значительно ниже или выше, это может указывать на проблемы в эквивалентной цепи. Для более точной диагностики стоит использовать осциллограф, чтобы получить график сигналов и их форму.
При анализе результатов стоит обращать внимание на стабильность напряжения во время работы. Если показания нестабильны, это может свидетельствовать о неисправностях в проводке или самом элементе. В таких случаях рекомендуется выполнить дополнительную диагностику.
Важно периодически проверять калибровку измерительного прибора, чтобы исключить возможность ошибок. Настройки и состояния устройства должны соответствовать рекомендациям производителя.
Анализ сигналов с устройства при запуске двигателя
Запуск двигателя создает уникальные условия для мониторинга работы сенсора, отвечающего за определение фаз. В этот момент важно обратить внимание на изменение напряжения и частоты сигналов, передаваемых устройством. Основным признаком корректной работы будет стабильный сигнал, который варьируется в пределах заданного диапазона при вращении коленчатого вала.
Используйте осциллограф для отображения формы сигнала. При старте двигателя ожидайте появления четкого пика, который сигнализирует об активации устройства. Этот всплеск должен быть заметным и регулярным. Если сигнал искажается или отсутствует, это может указывать на возможные неполадки в системе.
Обратите внимание на амплитуду выходного напряжения. Нормальные значения обычно колеблются от 0,5 до 5 вольт, в зависимости от типа используемого сенсора. Выявленные отклонения от нормы могут указывать на проблемы с подключением или внутренние повреждения устройства. Регулярные измерения при различных условиях работы двигателя помогут выявить закономерности и предсказать возможные неисправности.
Диагностика работы системы в момент запуска также включает наблюдение за временными интервалами между сигналами. Их стабильность демонстрирует корректность взаимодействия всех компонентов. При возникновении резкого увеличения или уменьшения интервалов стоит дополнительно проверить реле и управляющие сигналы, так как они напрямую влияют на производительность устройства.

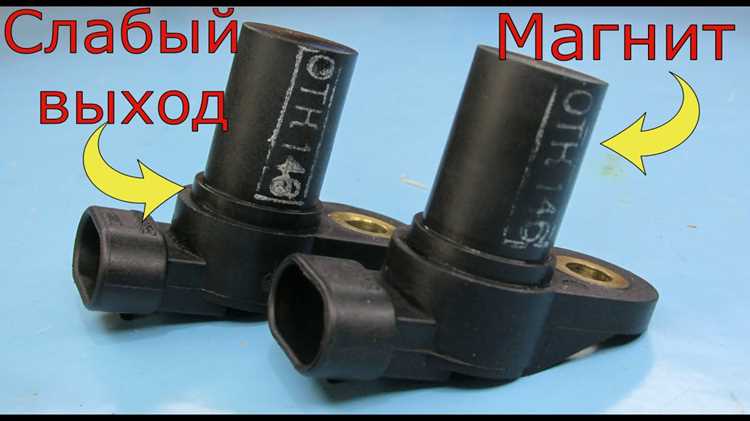

Сравнение полученных значений с характеристиками
При проведении анализа значений, полученных при тестировании компонентов системы, необходимо сопоставить результаты с заводскими спецификациями. Это позволит выявить возможные отклонения, указывающие на неисправности или необходимость в регуляции.
Стандартные параметры, указанные производителем, могут включать следующие диапазоны:
- Сопротивление в состоянии покоя: 1-10 кОм
- Выходное напряжение при различных оборотах: от 0.5 В до 4.5 В
- Частота сигнала: 200-300 Гц при определённых RPM
Для успешного сопоставления:
- Значения сопротивления следует измерить на отключенном элементе. При помощи тестера зафиксируйте результат и сравните с предлагаемыми показателями.
- При анализе выходного напряжения, проверьте его на различных уровнях оборотов двигателя, чтобы удостовериться, что оно соответствует указанному диапазону.
- Частота сигнала измеряется при стабильной работе системы. Убедитесь, что частота находится в рамках установленного диапазона.
В случае выявления отклонений от норм:
- Проверьте соединения и контакты на предмет коррозии или загрязнений.
- Проанализируйте состояние проводки и изоляции для исключения коротких замыканий.
- При необходимости замените компонент на новый, если его значения значительно ниже установленного стандарта.
Сравнение значений с характеристиками – важный шаг для обеспечения надежной работы системы. Точное соответствие позволяет гарантировать стабильность и безопасность работы двигателя.
Расшифровка результатов проверки
Для анализа результатов тестирования компонентов системы зажигания важно учитывать полученные значения. Основные параметры, которые необходимо оценить, включают сопротивление, напряжение и частоту сигнала. Рекомендуется сверять значения с официальными спецификациями для конкретной модели автомобиля.
При проверке сопротивления компонента, значения в норме варьируются от 200 до 500 Ом. Если измеренные данные находятся вне этого диапазона, рекомендуется заменить данный элемент, так как это может свидетельствовать о его неисправности. Также следует учитывать возможные колебания температуры, которые могут влиять на сопротивление.
Для измерения выходного напряжения следует запустить двигатель и проанализировать данные на холостом ходу и при увеличении оборотов. Ожидаемые результаты находятся в пределах от 0.5 до 5 В в зависимости от состояния системы. Если напряжение значительно ниже минимального порога, это может указывать на проблемы с подачей сигнала.
Меряя частоту сигнала, используйте осциллограф. Нормальные значения частоты могут колебаться между 1 до 10 кГц. Снижение частоты ниже установленных значений может свидетельствовать о проблемах с синхронизацией или другими частями системы. В таблице ниже представлены рекомендуемые параметры для каждого из измерений:
| Параметр | Норма | Потенциальные проблемы |
|---|---|---|
| Сопротивление (Ом) | 200 – 500 | Неправильная работа, замена |
| Выходное напряжение (В) | 0.5 – 5 | Низкое напряжение, отсутствие сигнала |
| Частота сигнала (кГц) | 1 – 10 | Проблемы с синхронизацией |
В случае, если результаты измерений находятся за пределами указанных значений, рекомендуется тщательное обследование всей системы, включая соединения и надежность электрической цепи. Необходимо также обратить внимание на возможные механические повреждения, которые могут влиять на функционирование системы в целом.
Общие причины неисправностей устройства распредвала
Электрические проблемы также оказывают значительное воздействие. Перегоревшие соединения или короткое замыкание могут нарушить передачу сигналов. Неправильные контакты или окисление разъемов часто становятся причиной нестабильной работы системы.
Попадание загрязнений внутрь устройства становится еще одной распространенной причиной. Микрочастицы пыли, масла или грязи могут блокировать работу механических элементов и приводить к сбоям в нахождении положения валов.
Ненадлежащая установка нового оборудования или его замена может негативно сказаться на системе. Неправильный угол установки или несоответствие размеров приводят к ухудшению контактов и нагрузке на электрические компоненты.
Еще одной причиной является ошибка в программном обеспечении электронной системы управления. Неправильные настройки или сбои в прошивке могут вызвать несоответствие между реальными показателями и теми, которые ожидаются от системы.
Наконец, регулярное отсутствие технического обслуживания и проверки может способствовать накоплению проблем. Чистка, замена изношенных частей и диагностика систем помогут избежать более серьезных неисправностей в будущем.
Рекомендации по замене неисправного прибора
Замена поврежденного элемента может значительно улучшить работу двигателя. При выборе нового компонента стоит учитывать совместимость с маркой и моделью автомобиля. Производители часто предлагают оригинальные и совместимые варианты. Оригиналы обычно имеют лучшее качество, однако отсутствие сертификации у копий не всегда означает более низкое качество. Изучите отзывы и рейтинги перед покупкой.
Перед установкой нового агрегата убедитесь в чистоте рабочего места и сами детали. Загрязнения могут привести к повторным поломкам. При демонтаже старого устройства следуйте инструкции производителя, чтобы избежать повреждений других составляющих.
Обратите внимание на герметизацию соединений. Используйте уплотнительные материалы, рекомендованные производителем, для предотвращения утечек масла или других жидкостей. Проверьте проводку на наличие повреждений и коррозии. Исправные соединения обеспечивают надежное функционирование нового устройства.
После установки нового элемента проведите тестовые поездки, чтобы убедиться в отсутствии ошибок в работе. Если ошибки продолжают возникать, лучше всего обратиться к специалисту для выявления причин. Исходя из этого, замена может не решить все проблемы, и диагностика целого автомобиля становится необходимостью.
Записывайте дату и пробег автомобиля при замене, чтобы следить за сроками службы нового механизма. Регулярные осмотры помогут предотвратить более серьезные неисправности в будущем.
