В штатной блок-фаре Lada Kalina II по руководству 2015 года для ближнего света применяется H7. Чтобы её заменить, снимают заднюю резиновую крышку, отсоединяют колодку, освобождают пружинный фиксатор и вынимают лампу за цоколь. При сборке особенно важно посадить лампу ровно и вернуть резиновую крышку по всему контуру.
Описан автомобиль второго поколения, включая универсал 2194, со штатной фарой по рисунку 63 руководства. Kalina I и нестандартные фары требуют своей проверки. Внешне похожая лампа или свободное место под крышкой не подтверждают возможность установки другого источника света.
Когда замена лампы действительно уместна
Сравните левую и правую фары: работает ли ближний свет с другой стороны, сохранился ли дальний, исправны ли габариты. Это наблюдение помогает описать отказ, но не заменяет проверку лампы и цепи. Если сразу пропали несколько режимов или обе фары, не покупайте комплект расходников только по предположению.
Осмотрите доступный разъём при выключенном освещении. Потемневшая или оплавленная колодка, повреждённая изоляция и следы воды требуют отдельного решения. Новая лампа не восстанавливает повреждённый контакт. В таком случае полезно записать, какая сторона и какой режим отказали, чтобы передать точную задачу на диагностику.
| Перед заменой | Что нужно установить |
|---|---|
| Поколение автомобиля | Kalina II |
| Исполнение фары | Штатная схема с H7 и пружинным фиксатором |
| Задняя крышка | Целая, эластичная, без разрыва по краю |
| Разъём | Без оплавления и разрушения корпуса |
Как снять лампу, не потеряв фиксатор
Выключите соответствующий световой прибор, дайте лампе остыть и откройте капот. Работайте в чистых перчатках; для дополнительного освещения удобен отдельный фонарик. Стеклянную колбу новой лампы не трогают руками: HELLA отдельно предупреждает о следах пальцев на горячем стекле.
- Найдите резиновую крышку секции ближнего света. В заводском рисунке 63 она обозначена номером 3; не путайте её с соседней крышкой дальнего.
- Снимите крышку и положите в чистое место. Не оставляйте её там, где внутренняя кромка соберёт песок.
- Отсоедините колодку с проводами от лампы, удерживая корпус колодки.
- Нажмите на пружинный фиксатор и отведите его в сторону. Сначала рассмотрите место зацепления, чтобы понимать, как вернуть пружину.
- Выньте лампу за цоколь и сравните её посадочную часть с новой.
Освободите фиксатор, сохраняя его крепление к фаре. Если он погнут или не удерживается в штатном месте, не заменяйте его поджатым проводом. Надёжность удержания лампы влияет на её положение в отражателе.

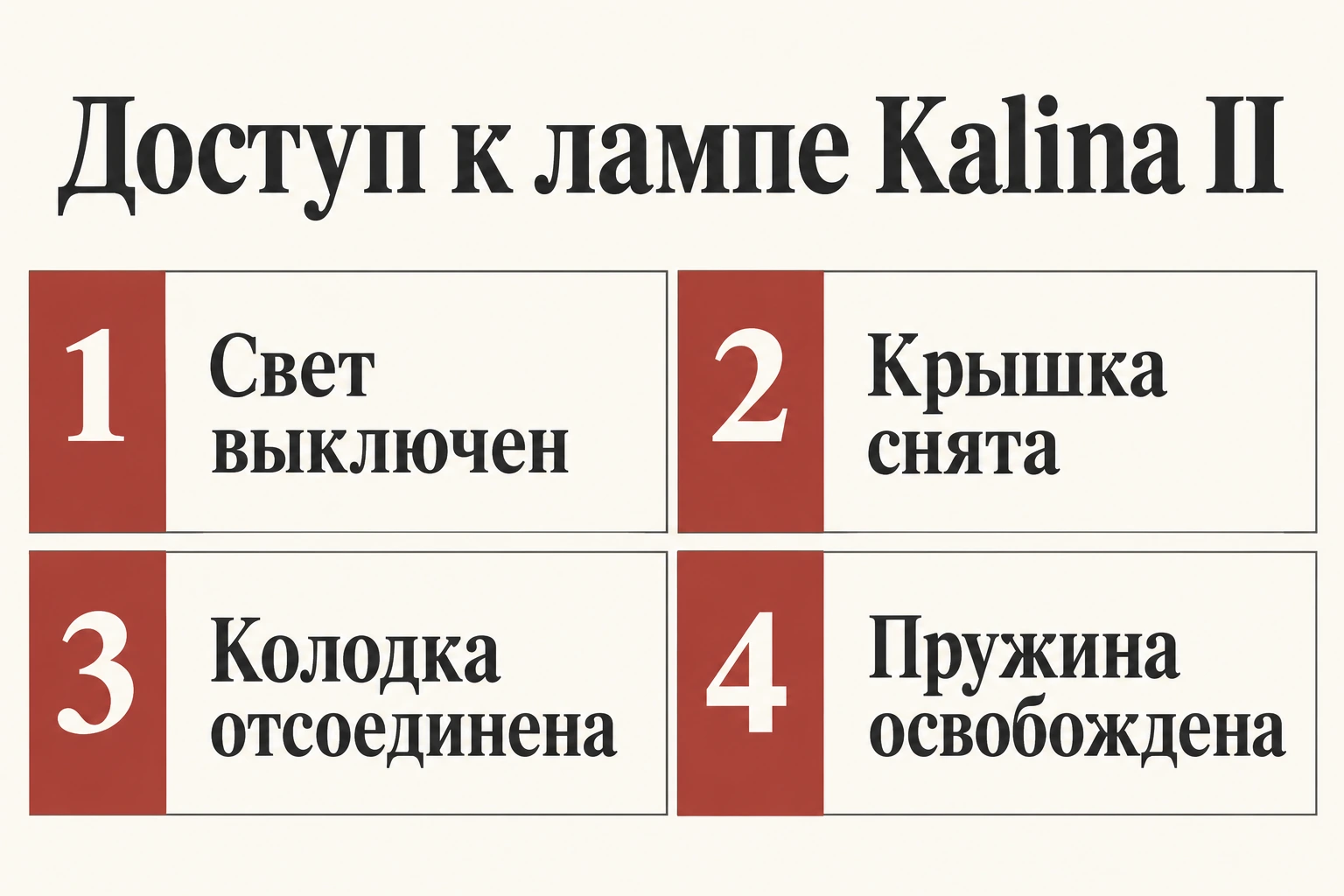

Текст памятки
- Свет выключен
- Крышка снята
- Колодка отсоединена
- Пружина освобождена
Почему H7 нельзя прижимать пружиной с перекосом
Перед защёлкиванием фиксатора убедитесь, что цоколь полностью лёг в посадочное место. Пружина удерживает уже установленную лампу; её усилием не следует заталкивать неверно повёрнутый цоколь. Если новая деталь не садится, выньте её и сопоставьте выступы с посадочным контуром.
Верните колодку, не натягивая провода. После этого наденьте резиновую крышку. Заводское руководство прямо требует проверить её плотное прилегание к корпусу блок-фары. Пройдите пальцами по доступной кромке: загнувшийся участок может остаться незаметным при быстром взгляде сверху.
Как принять результат замены
Включите ближний свет и убедитесь, что он появился на нужной стороне. Затем проверьте соседние режимы, которых касались при доступе. Световое пятно не должно заметно измениться из-за неверной посадки лампы. Сравнение на стене помогает обнаружить грубое отличие, но не заменяет регулировку по требованиям автомобиля.
| Что изменилось | Следующая проверка |
|---|---|
| Свет появился, пятно привычное | Плотность крышки, фиксация разъёма, отсутствие оставленного инструмента |
| Пятно резко сместилось или стало необычным | Посадка цоколя до любых регулировок |
| Лампа не светит | Подключение и исправность цепи; не ставить более мощную лампу |
| Крышка не садится | Не мешают ли провода и соответствует ли лампа штатному исполнению |

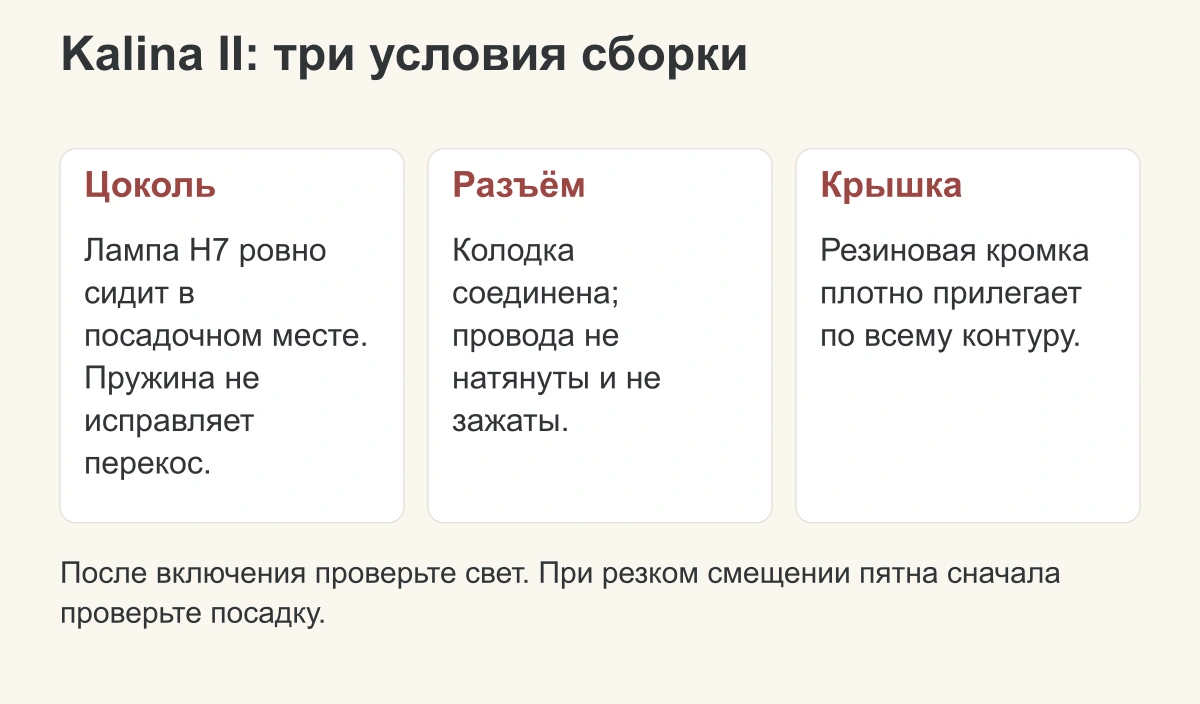

Текст памятки
- Kalina II: три условия сборки
- Цоколь
- Лампа H7 ровно
- сидит в
- посадочном месте.
- Пружина не
- исправляет
- перекос.
- Разъём
- Колодка
- соединена;
- провода не
- натянуты и не
- зажаты.
- Крышка
- Резиновая кромка
- плотно прилегает
- по всему контуру.
- После включения проверьте свет. При резком смещении пятна сначала
- проверьте посадку.
При проблемах с изменением высоты пучка отдельно разбираются с работой корректора фар Kalina, сверяя установленный тип.
Частые вопросы
Нужно ли снимать блок-фару?
В описанной заводской процедуре доступ идёт сзади через резиновую крышку. Снятие фары не является обязательным шагом этой инструкции.
Можно ли заменить только одну лампу?
Заменить неисправную лампу допустимо в рамках описанной операции. После этого сравните свет обеих сторон; различия старого и нового источников оцениваются отдельно, без автоматического диагноза неисправности фары.
Что делать, если потерял резиновую крышку?
Подберите штатную крышку под конкретную фару. Случайная заглушка может не обеспечить правильное закрытие; монтаж не закончен, пока задняя часть не собрана.
Подойдёт ли LED с цоколем H7?
Совпадение посадочного обозначения не подтверждает совместимость с оптикой. Здесь описана штатная лампа по заводскому перечню; переоборудование в инструкцию не входит.
Почему колодка снимается туго?
Сначала проверьте, нет ли оплавления или перекоса. Не тяните за провода. Повреждённый разъём требует ремонта до установки новой лампы.
Основание процедуры: руководство LADA Kalina; подробная последовательность сверена с заводским изданием от 28.01.2015, страница 130, рисунок 63.
