Внутренний шарнир равных угловых скоростей (ШРУС) Priora меняют после подтверждения повреждения шарнира. Одной жалобы на вибрацию недостаточно. Сначала проверяют привод, его чехлы, крепления и другие возможные источники колебаний. Если повреждён только пыльник, объём ремонта определяют после осмотра самого шарнира: иногда достаточно комплекта чехла, иногда требуется новый шарнир или привод.
Материал относится к диагностике приводов Lada Priora. Сторона, установленная коробка и конструкция шарнира должны быть известны до заказа. Процедуру извлечения привода, моменты затяжки и количество масла нельзя выбирать по общему названию модели.
Что записать о вибрации до осмотра
Разделите три условия: разгон, движение с постоянной скоростью и отпускание педали газа. Отметьте, ощущается ли дрожь на руле, сиденье или по всему кузову. Важно также, появилась ли она сразу после замены сцепления, привода, шин или ремонта подвески. Не нужно специально провоцировать сильные удары резкими разгонами.
Внутренний шарнир находится со стороны коробки. Однако место, где водитель чувствует вибрацию, не определяет неисправную сторону. Осмотр должен подтвердить связь симптома с конкретным соединением. У шин, колёс, опор силового агрегата и привода могут быть похожие проявления.
| Наблюдение | Полезная следующая проверка |
|---|---|
| Вибрация заметнее под тягой | Состояние приводов и опор, изменение симптома при смене нагрузки |
| Колебания сохраняются на той же скорости без разгона | Колёса, шины и другие вращающиеся элементы наряду с приводом |
| Следы смазки возле внутреннего чехла | Разрыв, смещение чехла, посадка и затяжка хомутов |
| Резкий звук после недавнего ремонта | Установленный комплект и правильность сборки |
Общее устройство системы описано в статье о переднем приводе Priora. Для ремонта внутреннего шарнира одного понимания схемы недостаточно: нужна проверка фактических деталей.

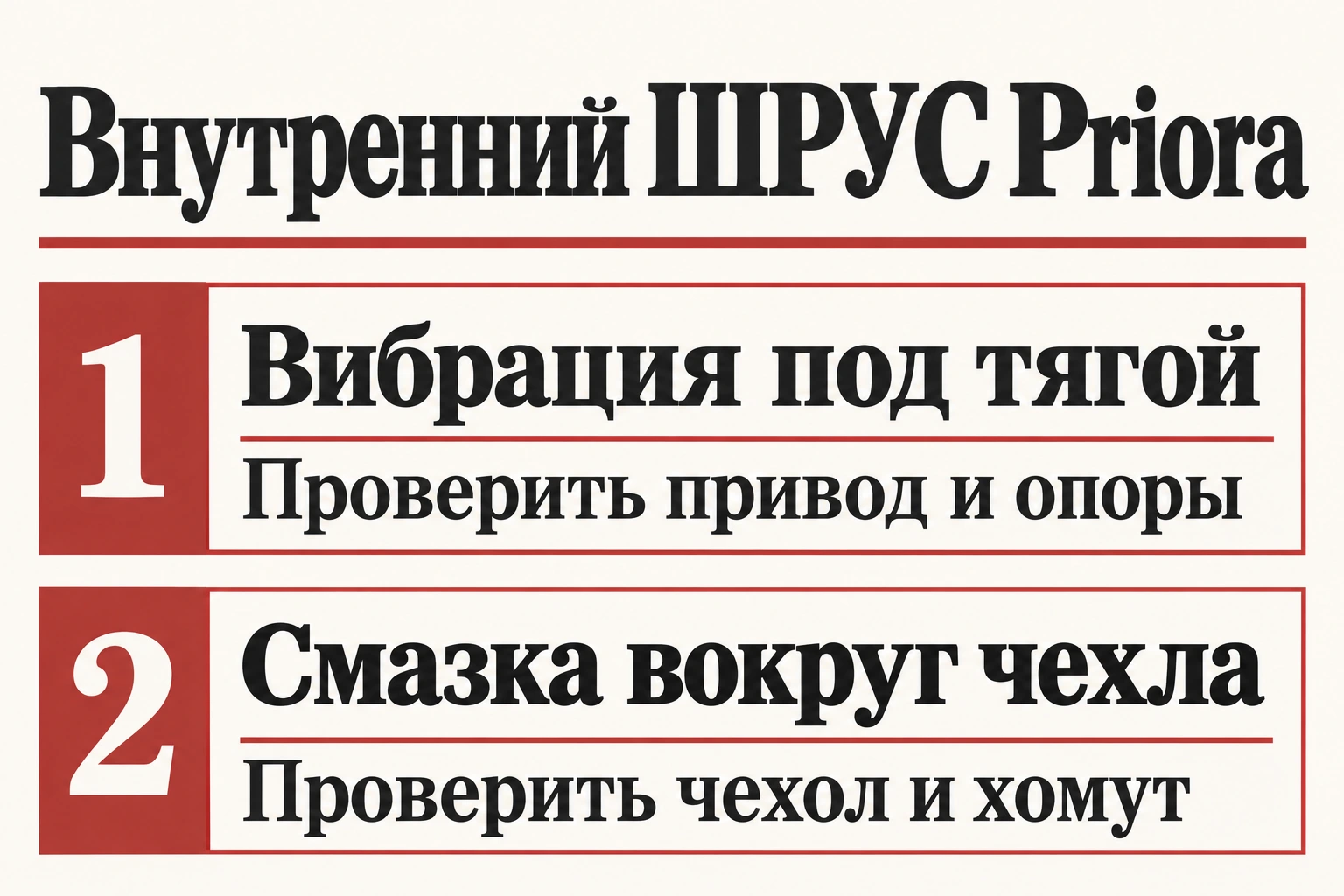

Текст памятки
- Вибрация под тягой
- Проверить привод и опоры
- Смазка вокруг чехла
- Проверить чехол и хомут
Какой люфт действительно требует внимания
Фраза «привод двигается рукой» слишком неточна. В диагностике важно различать предусмотренное конструкцией перемещение и избыточный зазор в повреждённом соединении. Попросите показать, какие части перемещаются относительно друг друга: вал, корпус шарнира, соединение с коробкой или крепление агрегата.
GKN рекомендует проверять приводы на повреждения, чехлы — на разрывы и смещение, соединения — на чрезмерный радиальный люфт. Из этой рекомендации не следует универсальный допустимый зазор в миллиметрах для Priora. Отсутствие опубликованной нормы нельзя заменять сравнением с соседней изношенной машиной.
Осмотр снизу проводят на подъёмнике или с предусмотренными опорами. Раскачивать детали, находясь под автомобилем на одном домкрате, нельзя. Если привод сильно повреждён, появились тяжёлые удары или потеря передачи тяги, дорожный эксперимент прекращают.
Когда достаточно пыльника, а когда нужен шарнир
Раннее обнаружение разрыва даёт шанс сохранить исправный узел. Но наружный вид резины не сообщает, сколько грязи и воды уже попало внутрь. Для решения о сохранении шарнира оценивают смазку и рабочие поверхности. Новая резина поверх загрязнённого, повреждённого узла проблему не устраняет.
| Результат осмотра | Что обсуждать в ремонте |
|---|---|
| Чехол повреждён, состояние внутренних деталей ещё неизвестно | Разборку для оценки; заранее не обещать ремонт одним пыльником |
| Поверхности пригодны, подходящий комплект чехла доступен | Восстановление герметичности с предусмотренной очисткой и смазкой |
| Выявлены повреждения рабочих деталей шарнира | Замену шарнира по применимости |
| Повреждены также вал или его соединения | Сравнение ремонта отдельных элементов и замены привода в сборе |
Шариковая конструкция: подтверждённый пример для Priora
Внутренний шарнир Priora нельзя автоматически называть трипоидом. Например, производитель TRIALLI указывает для моделей 2170–2172 отдельный внутренний шарнир GO 423 шестишариковой конструкции. Это подтверждает возможность подбора шарикового узла и показывает, почему смазку и комплектующие выбирают по конструкции. Карточка одного изделия не доказывает, что оно подходит к любому ранее заменённому приводу.
Сравните старый и новый комплект по каталогу: сопряжение с валом и коробкой, конструкция чехла, предусмотренные фиксаторы. Если корпус и внутренние детали продаются комплектом, не собирайте один шарнир из старого корпуса и случайно подходящей новой обоймы. Ремонтный комплект должен оставаться согласованным изделием.
Из каких этапов состоит замена
- Сначала снимают привод по карте установленной коробки и ступичного узла, предусмотрев сбор масла и защиту открытых соединений.
- На снятом приводе проверяют вал и шлицы, затем заменяют повреждённый шарнир или согласованный комплект чехла. Способ освобождения фиксаторов зависит от конструкции, поэтому наружный и внутренний шарниры не разбирают одной командой.
- Используют предусмотренные новые стопорные элементы, смазку и инструмент для хомутов. Количество смазки берут из инструкции выбранного набора.
- После установки контролируют фиксацию в коробке, герметичность, посадку чехлов и уровень масла, если его сливали.
GKN отдельно предупреждает: привод нельзя оставлять висеть на внутреннем шарнире при отсоединённом наружном конце. Чрезмерное вытягивание подвижного шарнира может повредить сепаратор. Это общее требование обращения с приводом. Модельную разборку Priora выполняют по отдельной заводской карте.
Что проверить в заказанном комплекте
Для подбора передайте VIN, сторону привода, обозначение коробки и маркировку снятого либо установленного узла. Уточните, менялся ли привод раньше. Номер из старого заказа полезен только тогда, когда известно, что та деталь действительно подошла и исправно работала.
Проверьте состав набора: шарнир, совместимый чехол, хомуты, стопорные элементы и смазка. Для шариковых и трипоидных конструкций изготовитель может предусматривать разные смазочные материалы. Надпись «для ШРУСа» без указания применимости не разрешает смешивать остатки из нескольких упаковок.
В руководстве GKN отдельно подчёркнуты замена стопорных элементов и использование подходящего инструмента для хомутов. Эти требования важны для результата, однако величины затяжки конкретного хомута из чужого набора на Priora не переносят. Состав и инструкцию сохраняют вместе с упаковкой до окончания ремонта.

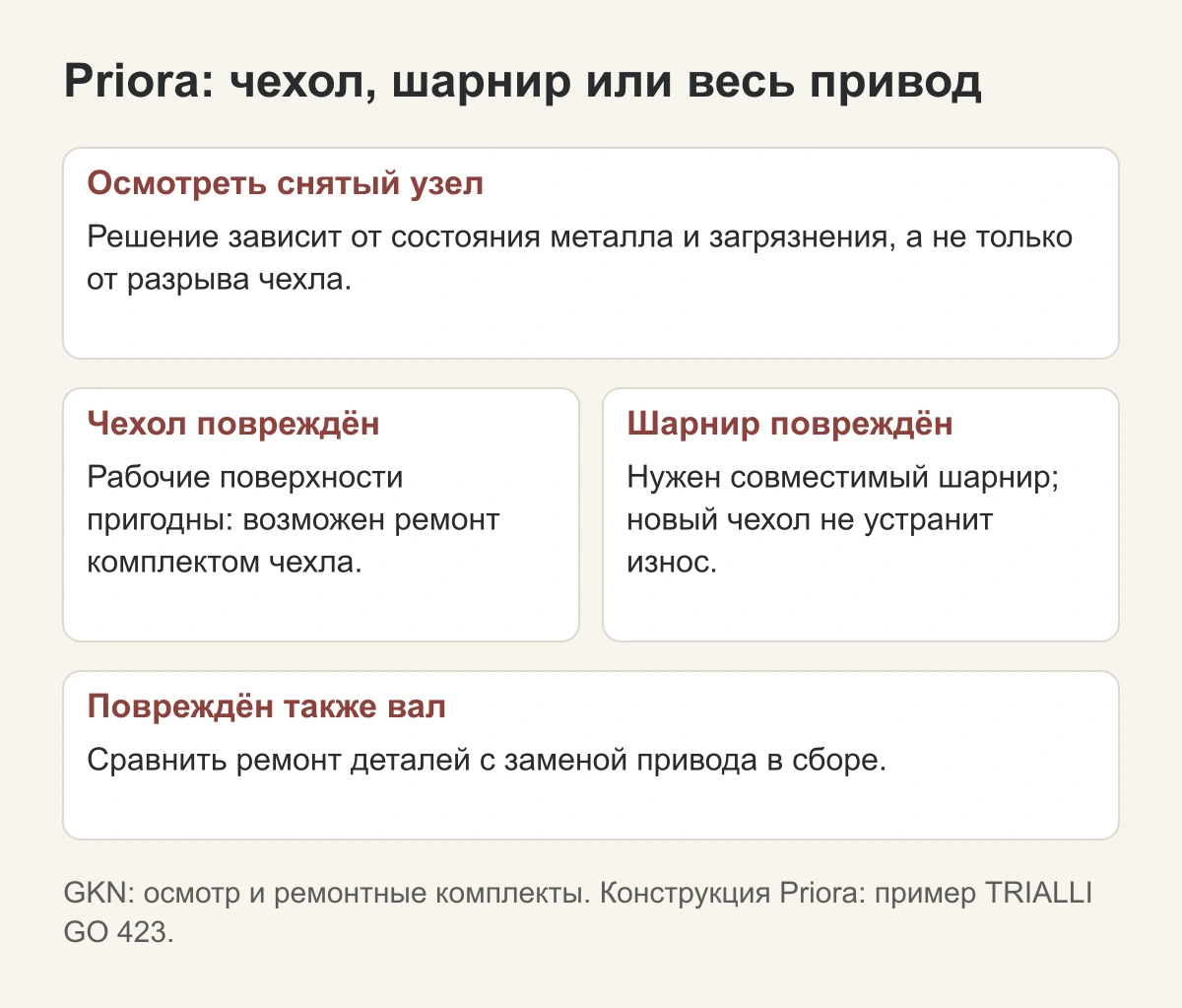

Текст памятки
- Priora: чехол, шарнир или весь привод
- Осмотреть снятый узел
- Оцените состояние металла и загрязнение внутри. Одного факта разрыва чехла для выбора ремонта недостаточно.
- Чехол повреждён
- Рабочие поверхности пригодны: возможен ремонт комплектом чехла.
- Шарнир повреждён
- Нужен совместимый шарнир; новый чехол не устранит износ.
- Повреждён также вал
- Сравнить ремонт деталей с заменой привода в сборе.
- GKN: осмотр и ремонтные комплекты. Конструкция Priora: пример TRIALLI GO 423.
Как принять автомобиль после ремонта
Попросите показать заменённые детали и объяснить найденный дефект. До поездки проверяют фиксацию привода, состояние чехлов и отсутствие свежих следов масла у коробки. Если при работе сливали масло, в документах должны быть указаны применённая жидкость и проверка уровня по технологии установленной КПП.
Контрольную поездку проводят после проверки сборки, в условиях, где раньше проявлялась жалоба. Исчезновение вибрации оценивают вместе с отсутствием новых звуков и течей. Другие материалы по узлам подвески собраны в разделе ходовой части.
Частые вопросы
Нужно ли одновременно менять наружный ШРУС?
Его нужно осмотреть. Замена внутреннего шарнира не доказывает неисправность наружного. Дополнительную деталь включают в ремонт по результату проверки. Снятый привод сам по себе не является основанием для замены исправной детали.
Можно ли купить внутренний шарнир без указания стороны?
Только если изготовитель прямо подтверждает нужную применяемость. Сходство корпусов не проверяет соединение с валом, коробкой и комплектность. Для привода в сборе сторона особенно существенна.
Поможет ли густая смазка убрать люфт?
Она не восстанавливает повреждённые рабочие поверхности. Изменение звука после добавления смазки не является подтверждением исправности и не заменяет дефектовку.
Почему новая деталь тоже может вибрировать?
Нужно проверить применимость и сборку, затем вернуться к исходной диагностике. Возможно, причина находится в другом узле. Покупка второй детали без этой проверки повторяет прежнюю неопределённость.
Основа проверки и комплектности: рекомендации изготовителя приводов GKN SPIDAN, разделы осмотра, повреждений, смазки и ремонтных комплектов.
Дополнительные первичные источники: TRIALLI: GO423, внутренний шарнир шариковой конструкции; TRIALLI: внутренний шестишариковый GO423,07.05.2014. Область применения и редакция указаны в соответствующих разделах.
