У Lada Granta салонный фильтр расположен под капотом со стороны переднего пассажира, под накладкой у основания ветрового стекла. Для замены нужно открыть доступ к корпусу, вынуть старый элемент, очистить доступную полость и установить новый без замятых краёв. Если после сборки фильтр остаётся перекошенным, крышка не закрывается или внутрь попадает вода, работу нельзя считать законченной.
Порядок разборки ниже подтверждён для штатной компоновки Granta 2190 из заводской инструкции 2011 года. На Granta FL сначала сравните корпус и накладку: количество винтов раннего автомобиля нельзя автоматически переносить на другую облицовку.
Что проверить до разборки правой накладки
Посмотрите номер установленного элемента, его форму и применимость нового фильтра в каталоге изготовителя. Например, MANN-FILTER CU 26 004 имеет размеры 252 × 154 × 35 мм и присутствует в каталоге для ряда исполнений Granta. Эти размеры позволяют обнаружить явно другую деталь, но сами по себе не заменяют проверку применимости по машине и корпусу.
В заводском руководстве Granta от 15.04.2021 фильтр описан как элемент коробки воздухопритока. Для этого издания указана замена вместе с прочисткой дренажа через 15 000 км, а на пыльных дорогах — по необходимости. Для другого года проверьте свою сервисную книжку. Засорение зависит и от условий эксплуатации: календарь не объяснит мокрый фильтр после попадания воды.
- Выключите зажигание и вентилятор. Убедитесь, что стеклоочистители не начнут движение во время работы.
- Уберите листья и рыхлый мусор вокруг накладки до её снятия.
- Осмотрите крепления при хорошем освещении. Если часть скрыта, найдите их в инструкции именно к своей накладке.
- Подготовьте инструмент под фактический крепёж; не подменяйте подходящую биту похожей отвёрткой.
Как вынуть старый элемент и сохранить посадочное место
В заводской инструкции Granta 2190 указаны пять самонарезающих винтов правой накладки под Torx T20. После её снятия отворачивают два винта водоотражательного щитка крестовой отвёрткой, снимают щиток и получают доступ к фильтру. Числа относятся только к компоновке на рисунках 12-1 и 12-2. Здесь полезно сначала сфотографировать положение деталей: при сборке будет проще проверить, какой край заходил под соседнюю панель.

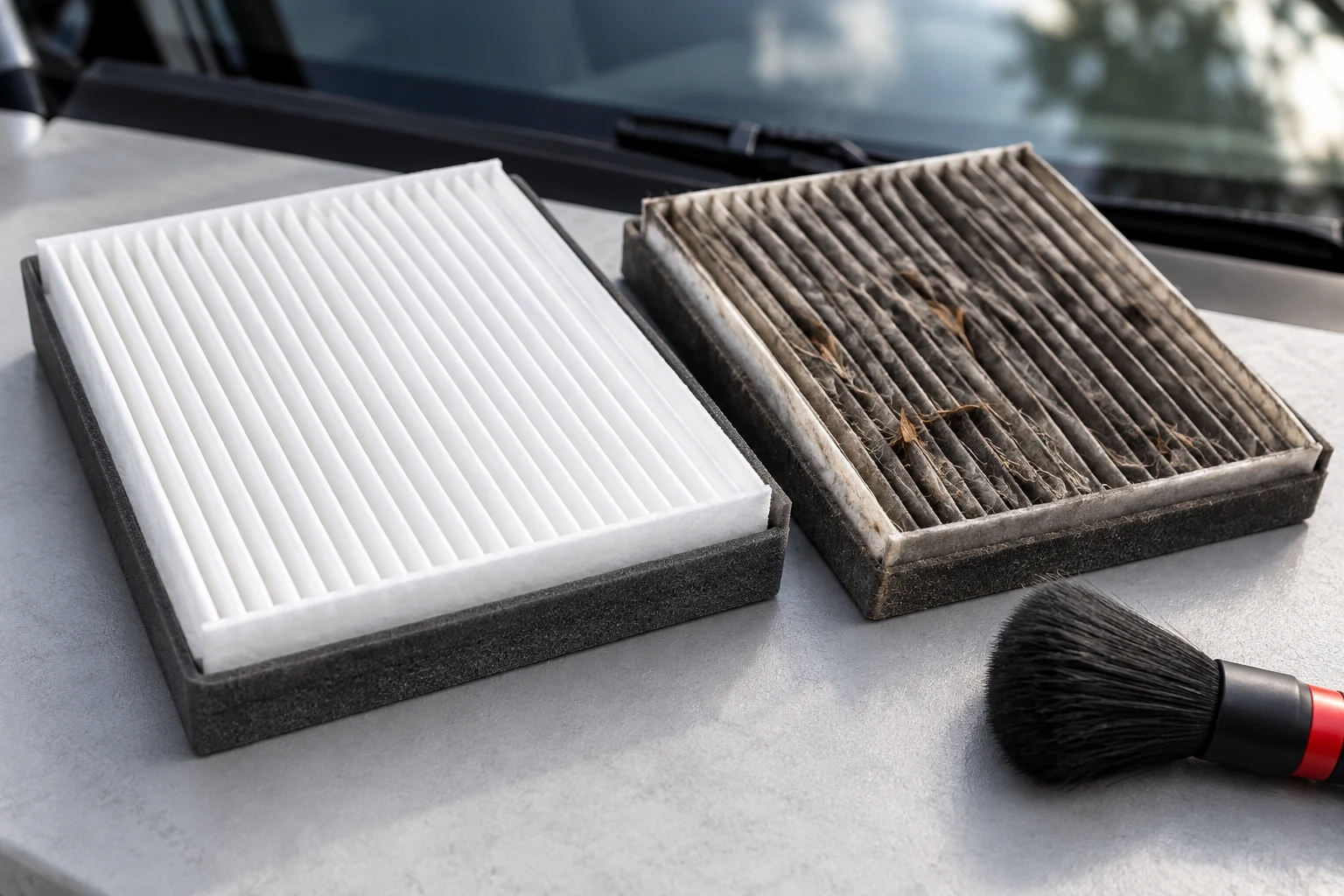

Перед извлечением осмотрите старый фильтр: какой стороной он стоял, есть ли складка на рамке, намокшие участки или следы мусора за уплотнением. Положение старого элемента используйте как подсказку, но обязательно сравните его с маркировкой нового: прошлый владелец мог ошибиться.
Освободите удерживающие элементы корпуса и выньте фильтр без рывка. Соберите мусор из доступной полости так, чтобы он не ушёл дальше в воздуховод. Не включайте вентилятор для «выдувания» грязи из открытого корпуса и не заливайте его водой. При стоящей воде сначала разберитесь с её отводом; пригодится материал о дренажных отверстиях Granta.

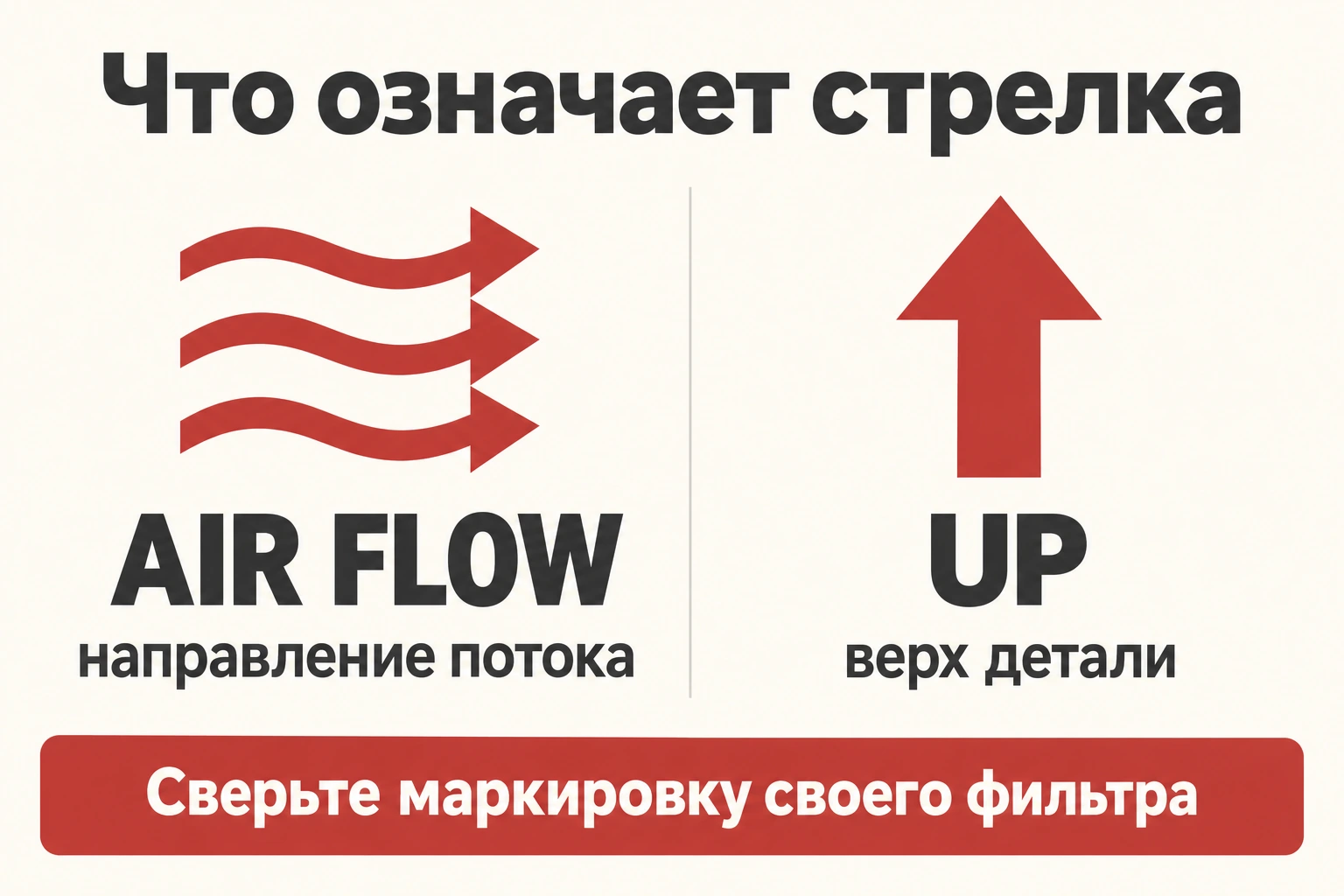

Что означают AIR FLOW и UP
| Маркировка | Что означает | Как применять |
|---|---|---|
| AIR FLOW со стрелкой | Направление потока через материал | Совместить с направлением воздуха в данном корпусе |
| UP со стрелкой | Верх детали | Ориентировать вверх; не считать указателем потока |
| Нет понятной стрелки | Ориентация не установлена одним осмотром | Найти инструкцию к артикулу, проверить форму рамки |
Нельзя переносить правило «все стрелки вниз» с одной упаковки на другую. Если на фильтре обозначено направление потока, а на корпусе только верх, это разные ориентиры. Используйте рисунок монтажа именно выбранной детали: сходства формы недостаточно.
Текст памятки
- AIR FLOW — направление потока
- UP — верх детали
- Сверьте маркировку своего фильтра
Как проверить ровную посадку
Уложите элемент в предусмотренную рамку, проверьте каждый край и только затем закрепляйте крышку. Мягкая окантовка должна прилегать по контуру, складки материала не должны попасть между крышкой и корпусом. Крышкой нельзя дожимать слишком высокий или неподходящий фильтр.
После возвращения кожуха и накладки проверьте, что их края стоят на своих местах, шланги свободны, а крепёж не оставлен незатянутым. Включите вентиляцию и сравните подачу воздуха при одинаковых положениях регуляторов. Откройте дефлекторы, выберите тот же режим забора воздуха, который был до замены.

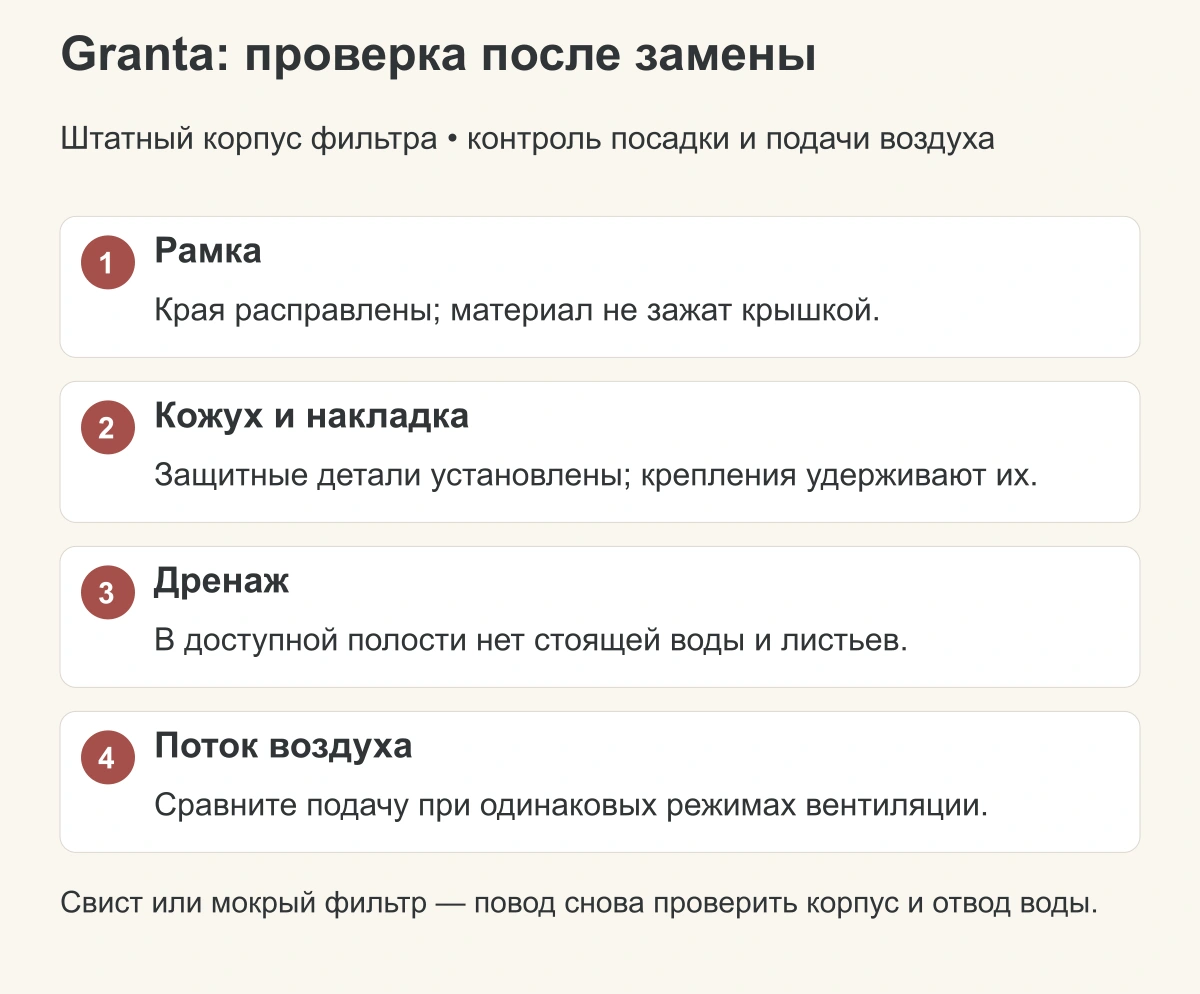

Текст памятки
- Granta: проверка после замены
- Штатный корпус фильтра • контроль посадки и подачи воздуха
- 1
- Рамка
- Края расправлены; материал не зажат крышкой.
- 2
- Кожух и накладка
- Защитные детали установлены; крепления удерживают их.
- 3
- Дренаж
- В доступной полости нет стоящей воды и листьев.
- 4
- Поток воздуха
- Сравните подачу при одинаковых режимах вентиляции.
- Свист или мокрый фильтр — повод снова проверить корпус и отвод воды.
Почему после замены всё ещё плохо дует
| Что наблюдается | Что уточнить |
|---|---|
| Поток стал слабее сразу после работы | Не смят ли материал, подходит ли высота, полностью ли раскрыт элемент |
| Слышен новый свист | Есть ли щель у крышки или рамки |
| Фильтр снова мокрый | Отвод воды и правильность установки защитных деталей |
| Поток нормальный, стёкла потеют | Влажность в салоне и выбранный режим вентиляции |
Запотевание само по себе не доказывает повторное засорение. В отдельном материале разобраны причины влаги на автомобильных стёклах. Если вентилятор вообще не вращается или работает только в отдельных режимах, новая фильтрующая вставка не устраняет электрическую неисправность.
Частые вопросы
Можно ли пропылесосить старый фильтр и вернуть его?
Это не равнозначно замене: внешний вид складок не показывает остаточную способность фильтра задерживать загрязнения. Для планового обслуживания установите новый элемент подходящего типа.
Нужно ли обязательно снимать поводок дворника?
Не назначайте эту операцию заранее. Сначала изучите доступ на своём исполнении накладки. Если поводок мешает и требуется его снятие, пользуйтесь соответствующей инструкцией. Не отгибайте пластик с усилием.
Угольный фильтр всегда лучше?
У него другая задача по части запахов, но герметичность и применимость остаются обязательными. Неподходящий угольный элемент с щелями не исправит ошибки посадки.
Почему новый фильтр серый?
Цвет может зависеть от материала, в том числе угольного слоя. Сравнивайте артикул и описание изготовителя; один цвет не позволяет оценить загрязнение.
Что делать со сломанной защёлкой?
Восстановить штатное удержание или заменить повреждённую деталь корпуса. Проверка подачи воздуха не подтверждает герметичность крышки, которая не фиксируется.
Документы: руководство Granta, редакция 15.04.2021; каталог MANN-FILTER CU 26 004.
Порядок разборки: заводская технология Granta 2190, издание 2011 года, страница 233, раздел 12.
