В системе питания УМЗ-4216 нужно различать путь жидкого топлива, электрическое управление насосом и улавливание паров. Исправный насос может не получать питание, а слышимый звук его работы ещё не доказывает нужное давление в рампе. Поэтому диагностику начинают с исполнения системы и измерений.
Путь топлива

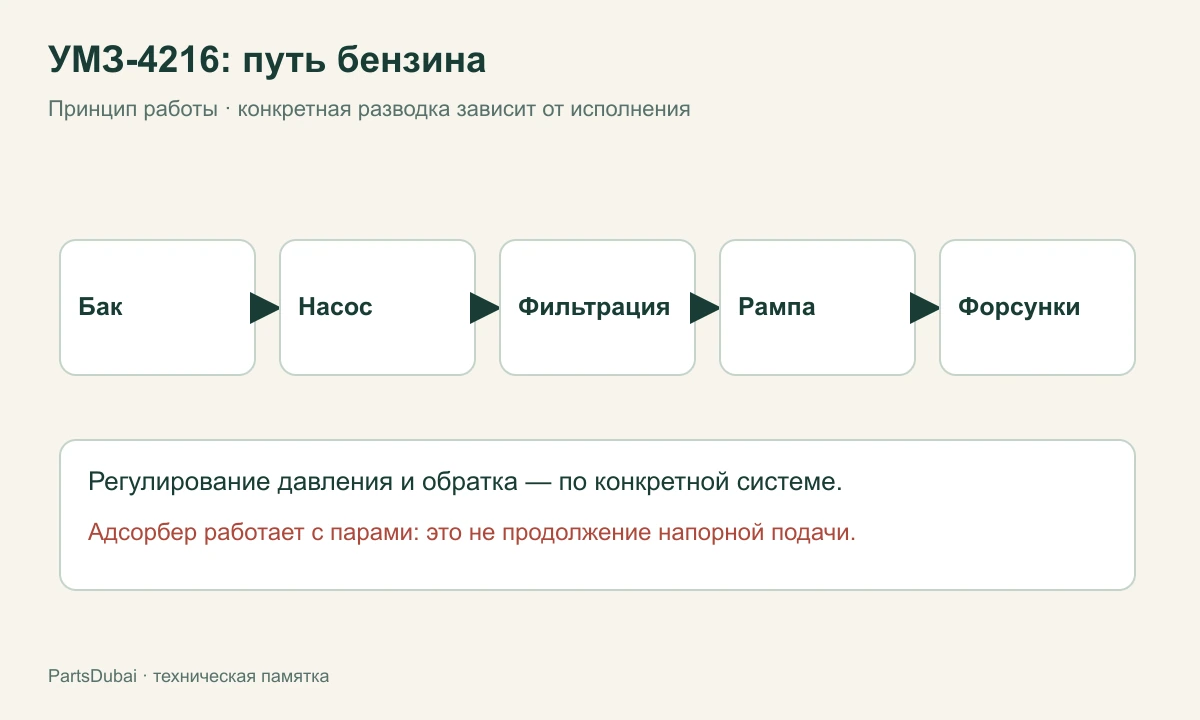

В функциональном виде бензин поступает из бака через насос и фильтрацию к топливной рампе, затем через форсунки — во впуск двигателя. Где расположены регулятор и отдельные фильтрующие элементы, есть ли обратная магистраль и как проложены трубки, зависит от исполнения.
| Узел | Что делает | Что проверяют при жалобе |
|---|---|---|
| Бак и забор топлива | Хранят топливо и обеспечивают его поступление к насосу. | Уровень, загрязнение, герметичность и соответствие установленного модуля. |
| Насос и его питание | Создают подачу топлива при штатной команде. | Питание и массу под нагрузкой, давление и производительность по процедуре. |
| Фильтрация | Защищает последующие элементы от загрязнений. | Применимость фильтра, направление потока и состояние обслуживания. |
| Регулирование давления | Поддерживает условия работы системы конкретного исполнения. | Устройство контура и измерения, а не универсальные «три бара». |
| Рампа и форсунки | Распределяют и дозируют топливо. | Герметичность, электрические цепи, баланс и качество подачи по результатам диагностики. |
| Адсорбер и продувка | Работают с парами топлива. | Не путать их шланги с напорной магистралью бензина. |
Почему схемы разных 4216 могут отличаться
Одного рабочего объёма недостаточно. Запишите обозначение двигателя, экологическое исполнение, контроллер и номер топливного модуля. Руководство и каталог 4216-70 «Евро-3» нельзя без проверки считать схемой любого позднего автомобиля.
Газобензиновое заводское исполнение и дополнительно установленное ГБО также требуют разделения. Работающий на газе двигатель не доказывает исправность бензиновой части, а схема дизельной ГАЗели не подходит по принципу подачи топлива.
Не слышно насоса
- Убедитесь в достаточном напряжении аккумулятора и нормальной работе штатного запуска.
- Считайте ошибки и проверьте предусмотренную команду включения насоса для данного контроллера.
- Проверьте защиту, реле, соединения, питание и массу насоса под нагрузкой.
- Осмотрите жгут и разъёмы на нагрев, влагу и повреждения.
- Если питание соответствует требованиям, переходите к проверке модуля и подачи по процедуре. Не проверяйте снятый насос искрящей перемычкой рядом с бензином.
Насос гудит, но мотор не запускается или теряет тягу
Звук означает лишь то, что что-то вращается. Для вывода о подаче нужно измерить давление в предусмотренной точке и условиях, оценить его поведение при нагрузке и после остановки по норме именно вашего исполнения.
Слабая подача может быть связана с фильтрацией, забором топлива, питанием или насосом. Быстрое изменение давления требует проверки герметичности и регулирования. Форсунку оценивают отдельно: ошибка её электрической цепи и плохой распыл — разные неисправности.
Работа с магистралями
Бензин может оставаться под давлением после остановки. Перед разъединением выполняют штатный сброс давления, охлаждают опасные горячие зоны, готовят подходящую тару и исключают источники искры. Обычный шланг для воды не заменяет трубку, рассчитанную на бензин и рабочее давление.
После сборки проверяют фиксаторы, уплотнения и герметичность при создании давления. При течи, сильном запахе бензина или мокром соединении двигатель не запускают. Нельзя оставлять автомобиль в работе «пока подтянется хомут».
Частые вопросы
На всех УМЗ-4216 одинаковое давление топлива?
Нет оснований назначать одну норму всем исполнениям. Нужны обозначение двигателя, система регулирования и заводские условия измерения.
Насос слышно — значит он исправен?
Нет. Звук не подтверждает давление, производительность и исправность питания под нагрузкой.
Шланг адсорбера — это обратка?
Не обязательно. Система паров и жидкостная подача выполняют разные функции; их различают по схеме.
Можно поставить схему EvoTech на 4216?
Нет. Это другой двигатель/исполнение; совместимость деталей и соединений требует отдельной проверки.
