На ВАЗ-2104 сначала уточните, какие дворники не работают: передние, задний или оба. Задний очиститель универсала нельзя диагностировать как ещё один выход переднего реле паузы. Если мотор гудит, а щётки стоят, проверка предохранителя тоже уже не первый шаг — возможен заклинивший или разъединённый привод.
Питание переднего и заднего очистителя
| Цепь | Вариант старого монтажного блока из руководства | Что помнить |
|---|---|---|
| Передние дворники и омыватель | Предохранитель №2, 8 А | Защищает также связанные с очисткой цепи, указанные схемой. |
| Задний очиститель и омыватель при наличии | Предохранитель №1, 8 А | В этой цепи есть и другие потребители; их состояние помогает локализовать отказ. |
Эти значения относятся к описанному старому блоку с цилиндрическими вставками. Если блок заменён на ножевой, номинал и обозначение берут с его схемы, а не ставят цилиндрический номинал по привычке. Повышать ток вставки из-за повторного перегорания нельзя.
По симптому определите участок
| Что происходит | С чего начать |
|---|---|
| Не работают все передние режимы и омыватель | Питание, вставка и контакты монтажного блока, переключатель и соединения. |
| Пропал только прерывистый режим | Реле паузы и управляющая часть; исправные непрерывные режимы сужают поиск. |
| Мотор слышно, щётки стоят | Кривошип, тяги, крепление поводков и заклинивание. |
| Щётки останавливаются не внизу | Парковочный контакт мотор-редуктора и его питание, положение кривошипа после ремонта. |
| Не работает только задний дворник | Его выключатель, мотор, массу и жгут в переходе двери багажника. |
| Периодически оживает после паузы | Перегрузку из-за тугой механики и защиту мотора; не считать это нормальной работой. |
Механическая проверка
Перед осмотром привода выключите зажигание и исключите случайное включение. Щётки, примерзшие к стеклу, сначала освобождают; включать мотор для отрыва льда нельзя. Не держите пальцы в зоне тяг и кривошипа при подключённом приводе.
Если поводок двигается рукой относительно своего вала, проверьте его крепление и шлицы. Если не движутся оба, исследуют общий привод. Разборка с последующей установкой кривошипа в случайном положении может привести к удару щёток о край стекла.
Электрическая проверка без перемычек

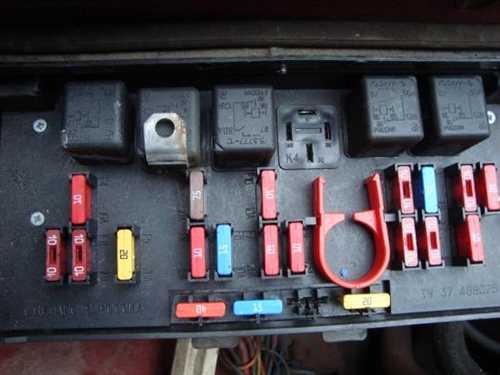

- Проверьте нужный предохранитель и состояние его гнезда. Потемневший или ослабленный контакт сам способен вызывать отказ.
- Измерьте питание и массу на узле по схеме в том режиме, который не работает.
- Если питание есть, но мотор не вращается, отделите электрическую неисправность от заклинивания привода.
- Если питания нет, двигайтесь к переключателю, реле и монтажному блоку по схеме, а не подавайте плюс на случайные выводы.
- После устранения причины проверьте паузу, непрерывные режимы, омыватель и автоматическую парковку.
Задняя дверь: характерное место проверки
Провода заднего очистителя проходят к подвижной двери. Если одновременно появились проблемы с другими электрическими функциями двери, осмотрите переход жгута и разъёмы. Видимая целая изоляция не всегда означает целую жилу внутри.
Не увеличивайте номинал предохранителя, не обходите защиту мотор-редуктора и не продолжайте движение без достаточной видимости. Замена реле не устранит окисленную массу или заклинивший вал.
Частые вопросы
Где предохранитель дворников ВАЗ-2104?
В монтажном блоке. Для старой описанной схемы передние цепи защищены №2 на 8 А, задние при наличии — №1 на 8 А. Другой блок сверяют отдельно.
Почему задний работает, а передние нет?
У них разные цепи и органы управления. Рабочий задний очиститель не доказывает исправность переднего реле и питания.
Нужно менять реле, если нет паузы?
Реле — одно из направлений, но проверяют его питание и управление. Если не работают все режимы, поиск шире.
Можно поставить предохранитель мощнее?
Нет. Нужно устранить замыкание или перегрузку, а не отключать защиту проводки.
