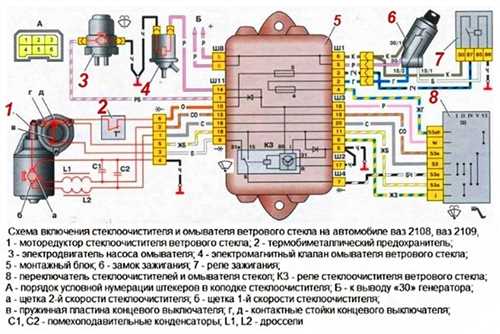

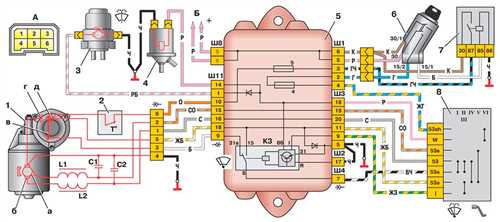

Схему дворников ВАЗ-2114 нужно подбирать по установленному монтажному блоку и моторедуктору. Одинаковое количество контактов у реле не гарантирует одинаковое назначение. Для поиска отказа сначала разделите прерывистый режим, постоянные скорости и возвращение щёток в исходное положение.
Из каких участков состоит проверка
| Участок | Что проверяют |
|---|---|
| Питание и защита | Соответствующий предохранитель, соединения и наличие питания при нужных условиях включения. |
| Подрулевой переключатель | Выбор режимов и выход соответствующей команды. |
| Прерывистый режим | Реле и связанные с ним цепи по схеме блока. |
| Моторедуктор | Питание, масса, работа выбранного режима и парковочная цепь. |
| Трапеция и рычаги | Свободный ход, соединения и отсутствие заклинивания. |
Эта последовательность помогает локализовать неисправность без случайной замены всего комплекта. Для электрических измерений дополнительно нужны номера выводов именно установленных деталей.
Сравните все режимы
Если постоянные скорости работают, а прерывистый режим отсутствует, начните с цепи этого режима. Если мотор слышен, но щётки не движутся, осмотрите привод при выключенном механизме. Полное молчание во всех режимах требует проверки питания и общей части цепи.
Остановка щёток посередине стекла после выключения требует отдельного внимания к парковке. Не переставляйте поводки на шлицах, пока не подтверждено правильное исходное положение привода: иначе щётки могут начать задевать кузов.
Работа омывателя не доказывает исправность моторедуктора. Насос и привод щёток нужно проверять как разные потребители.

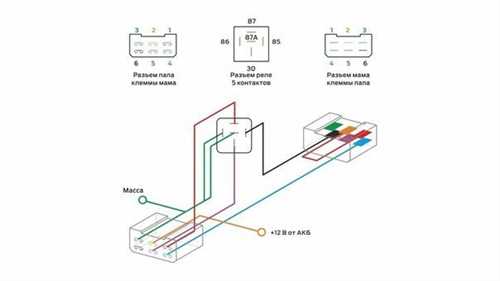

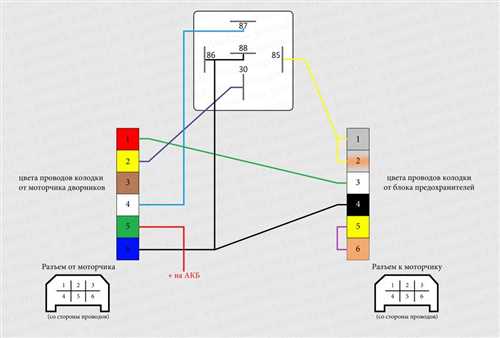

Как выбрать правильную распиновку
- Запишите полную маркировку монтажного блока, реле и моторедуктора.
- Найдите схему соответствующего исполнения и проверьте ориентацию вида разъёма: со стороны контактов или проводов.
- Сопоставьте номера выводов на детали с обозначениями на схеме. Цвет провода используйте как дополнительный признак.
- Измеряйте при условиях, заданных процедурой. Не включайте омметр в запитанную цепь.
- Если проводку переделывали, сначала установите её фактическое соединение.
Универсальная таблица «контакт 1 — плюс, контакт 2 — масса» без маркировки разъёма может повредить оборудование. Поэтому такой таблицы на этой странице нет.
Безопасность механической проверки
Щётки должны быть освобождены от льда, а трапеция — от посторонних предметов. Перед прикосновением к приводу исключите его случайное включение. Не пытайтесь помогать рукой работающему механизму.
Если после замены предохранитель снова перегорает, проверьте короткое замыкание и механическую перегрузку. Больший номинал не является ремонтом.
Регулируемое реле: конкретный пример для ВАЗ-2114
Изготовитель «Энергомаш» указывает ВАЗ-2114 в применяемости прерывателя 723.3777-01, аналога 411.3777. Он заменяет соответствующее шестиконтактное реле. Для этого изделия опубликованы номинальное напряжение 12 В и ток коммутации 6 А; перед установкой всё равно сверяют маркировку и расположение контактов штатного узла.
| Функция 723.3777-01 | Значение по инструкции изготовителя |
|---|---|
| Начальная пауза | Примерно 5 секунд. |
| Изменение паузы | Перевести из прерывистого режима в выключенное положение, выждать нужное время и вернуть прерывистый режим. |
| Диапазон паузы | 0,5–45 секунд. |
| Работа с омывателем | Начало хода с задержкой 0,5 секунды, затем три взмаха после подачи воды. |
Эти параметры описывают выбранное реле, а не все устанавливавшиеся на семейство изделия. Если постоянные скорости работают, но пропала только пауза, проверяют команду прерывистого режима и его реле. Если мотор молчит во всех положениях, поиск начинают с питания, соединений и самого привода. Нумерацию внутренних выводов микросхемы нельзя переносить на наружную колодку.
Частые вопросы
Здесь рассматривается передний стеклоочиститель. Если не двигается щётка на двери багажника, откройте отдельную проверку заднего дворника ВАЗ-2114: переносить на него распиновку переднего моторедуктора нельзя.
Передние и задний дворник ВАЗ-2114 имеют одну распиновку?
Нет. Это разные приводы и цепи. Проверять задний мотор по разъёму переднего нельзя.
Дворники работают постоянно, но нет паузы. Менять мотор?
Сначала проверяют прерывистый режим и его управление по схеме своего монтажного блока.
Почему щётки не возвращаются вниз?
Нужно проверить парковочную цепь, питание и механическое положение привода. Перестановка поводков до диагностики может создать дополнительную проблему.
Можно поставить похожее реле от другой машины?
Только при подтверждённой совместимости назначения контактов и функции. Совпадения корпуса недостаточно.
Почему не указаны все номера контактов?
Без точной маркировки блока и мотора общая таблица была бы ненадёжной. Электрические соединения нужно брать из совпадающей схемы.
