Технические компоненты, отвечающие за управление замками и стеклоподъемниками, имеют свою специфику, требующую внимательного изучения. Важно понимать расположение контактных площадок, так как это позволяет избежать проблем при подключении дополнительных устройств или при ремонте существующей проводки.
В этом материале внимание будет уделено конкретным контактам, отвечающим за функционал замков и стеклоподъемников. Следует помнить, что правильное соединение элементов гарантирует стабильность работы системы, предотвращая короткие замыкания и другие неисправности. При этом рекомендуется учитывать особенности электрооборудования автомобиля, чтобы обеспечить его надежность в эксплуатации.
Общие характеристики разъема модуля управления
Разъем, используемый в системе управления автомобилем, имеет специфические параметры, которые обеспечивают надежное соединение различных компонентов. Главным образом он состоит из множества контактов, которые предназначены для передачи электрических сигналов.
Количество контактов может варьироваться в зависимости от конфигурации системы, однако чаще всего встречаются разъемы с 16, 20 и 26 контактами. Каждый контакт имеет свое назначение, включая соединения для управления стеклоподъемниками, центральным замком и другими функциями.
Материалы, из которых изготавливаются контакты, обычно включают медь с никелевым покрытием, что способствует устойчивости к коррозии. Обозначение проводки, соединяющей контакты, подразумевает определенные цветовые коды, облегчающие диагностику и обслуживание.
Запорный механизм, обеспечивающий фиксацию разъема, обеспечивает защиту от случайного отключения. При этом важно следить за состоянием самого разъема, так как физическое повреждение может привести к нарушению работы электрооборудования.
При подключении электрических проводов необходимо соблюдать последовательность, что исключает вероятность короткого замыкания или неправильного функционирования системы. Рекомендуется регулярная проверка на наличие окисления или повреждений, что способствует долгому сроку службы и стабильной работе всех компонентов системы.
Инструменты для работы с соединением
Для работы с контактами необходимы инструменты, которые обеспечат точность и безопасность манипуляций. Рекомендуется использовать мультиметр, который позволит проверить напряжение и устойчивость контактов, а также определить наличие цепи.
Для пайки требуется паяльник с регулировкой температуры. Это повысит качество соединений и снизит риск повреждения компонентов. Сопутствующий клей для защиты соединений от влаги также может быть полезен.
Обязательно наличие плоскогубцев или специальных инструментов для извлечения контактов. Они позволяют избежать повреждений при работе с пластиковыми узлами, сохраняя целостность соединений. Также стоит запастись тонкой отверткой для работы с креплениями и защелками.
Кроме того, рекомендуется использовать защитные очки. Они обеспечивают безопасность в процессе, особенно при наличии мелких деталей, которые могут отлететь.
Не лишним станет использование специального освещения, чтобы хорошо видеть все труднодоступные места. Применение небольшого фонаря с магнитным крепежом позволит освещать зону работы, не занимая рук.

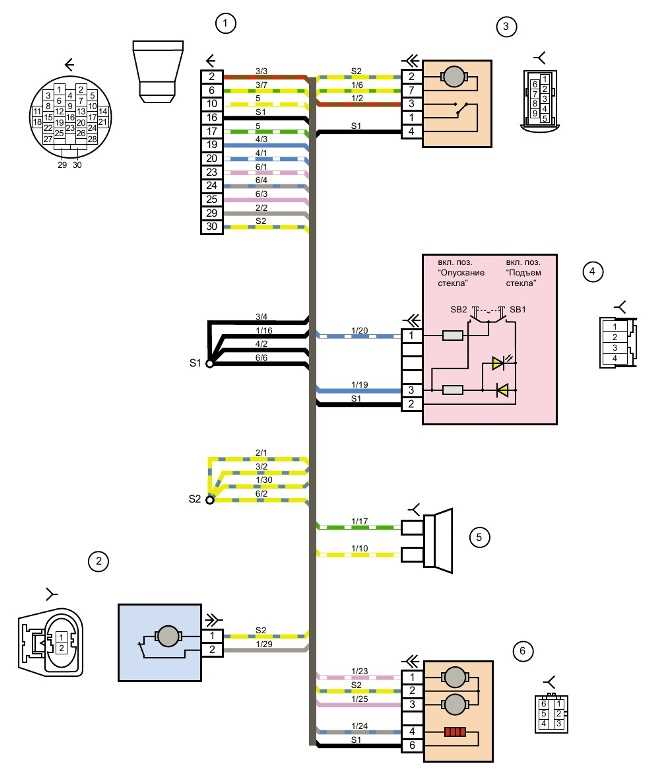

Схема подключения электрических контактов
Модуль, расположенный в автомобиле, выполняет ряд функций и требует правильного соединения проводов. Предлагаем ознакомиться с основным назначением и местоположением контактов.
- Контакт 1 - Подключение к питанию положительного тока.
- Контакт 2 - Сигнал управления от системы открытия замка.
- Контакт 3 - Обратная связь о состоянии замка (открыт/закрыт).
- Контакт 4 - Контроль стеклоподъемника (вниз).
- Контакт 5 - Контроль стеклоподъемника (вверх).
- Контакт 6 - Датчик положения двери.
- Контакт 7 - Подсветка для ручки двери.
- Контакт 8 - Земля (минусовая клемма).
При подключении рекомендуется использовать качественные наконечники для предотвращения коррозии и обеспечения надежного контакта. Также стоит учесть схему подключения других компонентов для избегания короткого замыкания.
Важно соблюдать полярность подключаемых проводов. Для диагностики можно использовать мультиметр, проверяя наличие постоянного напряжения на нужных контактах.
Следите за состоянием проводов, изоляции и соединительных элементов, так как неисправность одного из них может привести к сбоям в работе системы и создать опасность на дороге.
Назначение контактов разъема
Каждый контакт в соединительном штыре предназначен для выполнения конкретной функции. Знание назначения этих элементов облегчает поиск неисправностей и оптимизацию работы системы.
- Контакт 1: Обеспечивает питание центрального замка. При размыкании открывает доступ к системе блокировки.
- Контакт 2: Ответственный за сигнализирующее устройство, указывающее на открытые двери. Важен для корректной работы сигнализации.
- Контакт 3: Передает информацию о положении двери. Это необходимо для формирования сигналов о том, закрыта ли дверь или нет.
- Контакт 4: Связан с электроприводом стеклоподъемника. Обеспечивает движение стекла вверх и вниз по команде кнопки.
- Контакт 5: Управляет освещением в салоне. Включается при открытии двери, создавая комфортную атмосферу.
- Контакт 6: Обслуживает динамики, позволяя воспроизводить аудиосигналы, когда двери открыты.
Для проверки работы каждого элемента целесообразно использовать мультиметр. Это позволит выявить неисправности без лишней разборки, сохраняя оригинальные компоненты в рабочем состоянии.
Методы проверки целостности проводки
Проверка проводки требует внимательного подхода и использования нескольких методов для выявления неисправностей. Рассмотрим основные техники.
1. Визуальный осмотр
Осмотрите кабели на предмет видимых повреждений: трещин, перетираний, коррозии. Обратите внимание на места, где соединяются провода, и изоляцию. Убедитесь, что нет следов перегрева.
2. Измерение напряжения
С помощью мультиметра измерьте напряжение на стороне питающей и потребляющей цепи. Сравните результаты. Если показатели значительно отличаются, возможно, есть обрыв или короткое замыкание.
3. Проверка сопротивления
Для выявления скрытых повреждений измерьте сопротивление проводов. Здоровая проводка должна показывать низкие значения. Если показатели высокие, это указывает на возможные повреждения.
4. Тест на короткое замыкание
С помощью мультиметра проверьте проводку на наличие короткого замыкания. Сначала отключите компоненты от сети, затем замкните тестовые щупы. Если прибор сигнализирует о нуле, это говорит о проблеме.
5. Нагрузочный тест
Подключите нагрузку к проводке и измерьте напряжение при работе устройства. Снижение напряжения может указывать на проблемы с разъёмами или самими проводами.
Системный подход к проверке проводки позволяет вовремя обнаружить и устранить неисправности, что повышает надёжность всего электросистемы. Используйте предложенные методы для повышения эффективности диагностики.
Операции по замене блока управления
Перед началом процесса отключите аккумулятор. Это предотвратит короткие замыкания и защитит электронику автомобиля. Запомните расположение проводов, чтобы они не перепутались при установке нового устройства.
Используйте отвертки и другие инструменты для аккуратного снятия обшивки. Будьте осторожны, чтобы не повредить фиксирующие элементы. После демонтажа обшивки получите доступ к электрическим соединениям.
Отключите все соединения от старого блока. Проверьте на наличие коррозии или повреждений. В случае обнаружения неисправностей сделайте соответствующий ремонт. Убедитесь, что новые детали соответствуют техническим требованиям, и начните установку нового блока.
Подключите все провода согласно схемам, уделяя внимание цветовой кодировке. После завершения установки закройте обшивку с учетом правильной фиксации всех деталей. Проверьте работоспособность функций, например, окна и зеркала.
После тестирования можно подключить аккумулятор. Убедитесь, что все операции выполнены правильно. Заменяя элемент, следите за предписаниями производителя, чтобы избежать будущих проблем.
Устранение распространенных проблем с соединительными элементами
Отсутствие питания. Проверьте целостность и надежность контактов. Используйте мультиметр для измерения напряжения на первом этапе диагностики. Если напряжение отсутствует, проследуйте по цепи питания. Очистите места соединений от окислов и загрязнений, при необходимости замените поврежденные провода.
Неправильная работа оконных механизмов. В данном случае важно проверить соединения на наличие повреждений. Протестируйте целостность проводов, оберните их изолентой, если вы найдете трещины. Если механизмы не реагируют, возможно, проблема на уровне управляющего блока, что потребует проверки программы и калибровки.
Сбои в системе центрального замка. Часто причина кроется в плохих контактах или коротком замыкании. Проверьте все соединения на предмет физического повреждения и коррозии. Слегка подогните контакты для улучшения их механического соединения. Если все в порядке, протестируйте управляющий элемент на работоспособность.
Коррозия. Очищайте соединения, используя специальные средства для удаления окислов. Воспользуйтесь смазочными материалами для защиты контактов от влаги и коррозии в дальнейшем.
Заменяемые элементы. Если вышеперечисленные способы не помогают, рассмотрите возможность замены отдельных частей системы. Важно подбирать детали в соответствии с оригинальными спецификациями.
Осуществление регулярной профилактики и диагностики контактных соединений поможет минимизировать количество проблем и продлит срок службы компонентов системы.
Советы по защите проводки от повреждений
Для обеспечения надежности электрической системы, стоит обратить внимание на защиту проводов от механических и химических воздействий.
Во-первых, рекомендуется использовать изолирующие материалы, такие как термоусадочные трубки. Они не только обеспечивают защиту от короткого замыкания, но и предохраняют от влаги.
Во-вторых, проложите проводку в местах, где она менее подвержена механическим повреждениям. Избегайте острых углов и предметов, которые могут повредить изоляцию.
Кроме того, стоит рассмотреть прокладку проводов в защитных гофрированных трубках. Это дополнительная защита от внешних факторов и механических воздействий.
Еще один момент - проверка состояния проводов регулярно. Обращайте внимание на износ изоляции и при необходимости производите замену компонентов. Это позволит избежать серьезных проблем в дальнейшем.
Для защиты от влаги используйте герметики. Наносите их на соединения и места перехода проводки через корпуса, чтобы предотвратить коррозию контактов.
| Метод защиты | Описание |
|---|---|
| Термоусадочные трубки | Обеспечивают изоляцию и защиту от влаги |
| Гофрированные трубки | Дополнительная защита от механических повреждений |
| Регулярная проверка | Обнаружение износа и своевременная замена |
| Герметики | Защита соединений от коррозии и влаги |
Следуя этим рекомендациям, можно существенно увеличить срок службы электрической проводки и избежать неприятных ситуаций на дороге.
Часто задаваемые вопросы по распиновке
Какой провод отвечает за питание в системе? Обычно используется провод с красной изоляцией, который соединяет различные элементы электрооборудования.
Что делать, если контакт не работает? Проверьте целостность провода и подключения. Возможно, потребуется заменить предохранитель или проверить сам разъем на наличие повреждений.
Где найти схемы подключения? Обычно схемы можно найти в технической документации к транспортному средству или на специализированных форумах и ресурсах, посвященных автомобилям.
Как проверить правильность подключения? Используйте мультиметр для измерения напряжения на каждом из контактов. Этот способ поможет выявить неисправности в системе.
Может ли неправильное подключение вызвать сбой в работе? Да. Неправильное соединение может привести к перегреву, короткому замыканию или выходу из строя компонентов электроники.
Есть ли необходимость использовать дополнительные инструменты? Для работы с проводами может понадобиться обжимка, мультиметр и изолента для защиты соединений.
Как избежать повреждения разъема? При работе аккуратно обращайтесь с деталями, избегайте резких движений и не прилагайте чрезмерных усилий.
Можно ли использовать универсальные соединители? Универсальные соединители могут подходить, но лучше использовать оригинальные детали для гарантии надежного контакта.
