Понимание устройства и принципа работы дроссельной заслонки важно для своевременного выявления поломок и их устранения. В конструкции данного элемента заложена плавная регулировка подачи воздуха в двигатель, обеспечивающая оптимальную работу двигателя и экономию топлива. Обеспечить правильную работу заслонки помогают датчики, приводы и механизм управления, которые взаимодействуют в единой системе.
Обнаружение основных проблем обычно связано с загрязнением или износом компонентов. Заслонка может залипать из-за накопленных загрязнений, или электроника может давать сбои из-за изношенных или поврежденных датчиков. Все эти неисправности приводят к сбоям в работе двигателя, ухудшается его динамика и увеличивается расход топлива. Быстрое выявление симптомов, таких как нестабильные холостые обороты или резкое снижение мощности, поможет избежать серьезных поломок.
Практичные рекомендации по ремонту сводятся к аккуратной чистке или замене заслонки, а также проверке исправности электропривода и датчиков. Перед установкой стоит убедиться, что все соединения надежные, а деталь полностью соответствуют техническим требованиям. Часто правильная очистка и своевременная профилактика позволяют продлить срок службы этого узла без необходимости полноценного ремонта.
Устройство дроссельной заслонки
Дроссельная заслонка автомобиля Гранта с 16 клапанами и двигателем 127 представляет собой ключевой элемент системы впуска. Она регулирует количество воздуха, поступающего в двигатель, что напрямую влияет на его мощность и экономичность.
Основные компоненты дроссельной заслонки включают:
| Компонент | Описание |
|---|---|
| Корпус дроссельной заслонки | Металлическая или пластиковая оболочка, в которой размещены все внутренние элементы. |
| Заслонка | Подвижная деталь, которая открывается и закрывается для регулировки потока воздуха. |
| Датчик положения дроссельной заслонки | Электронный компонент, который отслеживает угол открытия заслонки и передает данные в ЭБУ. |
| Привод заслонки | Механизм, который управляет движением заслонки, может быть электрическим или механическим. |
Работа дроссельной заслонки основана на принципе изменения объема воздуха, поступающего в цилиндры. При нажатии на педаль акселератора заслонка открывается, увеличивая поток воздуха. Это приводит к увеличению мощности двигателя.
Регулярная проверка и чистка дроссельной заслонки необходимы для поддержания оптимальной работы двигателя. Загрязнения могут привести к неправильной работе, что отразится на динамике и расходе топлива. Рекомендуется использовать специальные очистители для дроссельных заслонок, чтобы избежать повреждений.
Конструкция и материалы
Дроссельная заслонка для Гранты 16 клапанов на 127 двигателе выполнена из алюминиевых сплавов с высоким содержанием алюминия, что обеспечивает оптимальное сочетание легкости и прочности. Корпус заслонки изготовлен методом литейного формования, что позволяет придать сложную геометрию и обеспечить равномерную толщину стенок.
Рабочая заслонка делается из нержавеющей стали или жаропрочной керамической композиции, устойчивой к высоким температурам и агрессивным веществам, содержащимся в выхлопных газах. Это предотвращает деформацию и коррозию со временем, обеспечивая стабильную работу системы.
Механизм привода состоит из пластиковой или металлической оси, покрытой антифрикционным слоем для снижения износа и повышения долговечности. Внутренние элементы задерживают загрязнения и пыль, а уплотнительные кольца из резины или силикона предотвращают попадание грязи внутрь механизма.
Прокладки, используемые при установке заслонки, изготавливаются из термостойкого и химически стойкого материала, например, из специальных силиконовых или термопластичных композитов. Это обеспечивает герметичность и минимизирует утечки воздуха.
Область соединения заслонки с остальными компонентами системы выполнена из прочных металлических фитингов и болтов, которые обеспечивают надежную фиксацию, легко снимаются при необходимости ремонта или очистки.
Принцип работы дроссельной заслонки
Дроссельная заслонка управляет количеством воздуха, поступающего в двигатель, что напрямую влияет на мощность и отклик автомобиля. Когда водитель нажимает на педаль газа, датчик положения заслонки передает сигнал электронному управлению двигателем (ECU). В ответ ECU регулирует работу сервопривода, открывающего или закрывающего заслонку, изменяя проходное сечение воздушного канала.
Механизм основан на системе электромеханического привода – моторе, который движется по команде ECU. При открытии заслонки увеличивается поток воздуха, что вызывает рост оборотов двигателя и увеличение мощности. При закрытии заслонки поток воздуха уменьшается, что снижает мощность и замедляет работу двигателя.
В современных моделях система электропривода позволяет автоматически корректировать положение заслонки, учитывая параметры работы двигателя, температуру воздуха и другие факторы, повышая эффективность работы системы и снижая расход топлива. В ручных механизмах роль заслонки выполняется жестким поворотом педали газа, которая через рычаги и тросы передает движение на заслонку.
Правильное функционирование зависит от чистоты контактов и отсутствия механических повреждений, поэтому регулярная диагностика и чистка заслонки помогают избежать сбоев. Также важен своевременный ремонт и настройка системы, чтобы обеспечить точность реакции и стабильную работу двигателя.
Элементы управления и датчики
Датчик положения дроссельной заслонки (ДПДЗ) фиксирует угол открытия заслонки и передает информацию в ЭБУ. Это позволяет точно регулировать смесь топлива и воздуха. Если ДПДЗ неисправен, возможны проблемы с ускорением и стабильностью работы двигателя.
Датчик массового расхода воздуха (ДМРВ) измеряет количество воздуха, поступающего в двигатель. Он также влияет на работу системы впрыска. При его неисправности может возникнуть повышенный расход топлива и ухудшение динамики автомобиля.
Датчик температуры воздуха на впуске (ДТВ) контролирует температуру поступающего воздуха. Эта информация помогает ЭБУ корректировать параметры работы двигателя. Неправильные показания могут привести к неправильной настройке смеси и перегреву двигателя.
Регулятор холостого хода (РХХ) управляет подачей воздуха на холостом ходу. Если он не работает должным образом, двигатель может глохнуть или работать нестабильно на малых оборотах.
Для диагностики состояния этих элементов рекомендуется использовать сканер OBD-II. Он позволяет быстро выявить ошибки и неисправности в системе управления двигателем. Регулярная проверка и замена датчиков при необходимости обеспечит надежную работу дроссельной заслонки и всего двигателя.
Влияние на работу двигателя
Регулярная настройка дроссельной заслонки помогает обеспечить плавность работы двигателя и стабильное потребление топлива. В случае засорения или износа заслонки, она начинает плохо реагировать на команды педали газа, что вызывает пульсации и снижение тяги. Проведите чистку заслонки не реже одного раза в год или при появлении признаков ухудшения динамики.
Высокий износ или неправильная установка заслонки могут привести к повышенному расходу топлива и неравномерной работе цилиндров. При подозрениях на неисправность стоит проверить датчик положения заслонки – если он неправильно передает данные в ЭБУ, это скажется на работе впрыска и задержке реакции двигателя.
Ошибки в электронике или в конструкции заслонки могут вызвать чрезмерное закрытие или полное застревание, что остановит двигатель или вызовет значительное снижение мощности. В таких случаях рекомендуется провести диагностику с помощью сканера, чтобы определить проблему и устранить ее без задержек.
Настройка положения дроссельной заслонки влияет на работу систем управления двигателем – неправильные параметры могут привести к сбоям в работе системы управления или к возникновению ошибок. Инженеры советуют корректировать позицию заслонки только после точной диагностики и в соответствии с заводскими рекомендациями.
- Проблемы с заслонкой могут привести к увеличению времени прогрева двигателя, что негативно скажется на износостойкости его компонент.
- Неправильное функционирование заслонки влияет на работу системы принудительной вентиляции картера и системы контроля выбросов.
- Обнаружение и устранение неисправностей заслонки увеличивают срок службы катализатора и других систем очистки выхлопных газов.
Проблемы и ремонт дроссельной заслонки
Если в работе дроссельной заслонки наблюдается затруднение или нестабильность в работе двигателя, первым шагом стоит провести очистку корпуса заслонки и датчика положения. Используйте специальное средство для очистки внутренней части заслонки, избегая попадания вещества на электрические компоненты.
Обнаружив, что заслонка не закрывается или открывается туго, проверьте механизм на наличие механических повреждений или заеданий. Иногда поможет просто регулировка привода или смазка движущихся частей.
При появлении ошибок в системе управления, связанных с датчиком педали газа или самим датчиком положения дроссельной заслонки, рекомендуется заменить неисправный компонент. Обратите внимание, что неправильно подключенные или изношенные датчики могут привести к неправильной работе двигателя и повышенному расходу топлива.
Если после очистки и регулировки проблемы сохраняются, стоит проверить работу электромагнитной катушки или актуатора. Иногда их износ или загрязнение вызывают неправильное управление заслонкой. В таких случаях помогает замена неисправных элементов.
Для точной диагностики используйте сканер OBD-II и считывайте коды ошибок. Это позволит понять, какой компонент требует внимания, и избежать лишней разборки. Часто проблема кроется в программном обеспечении, поэтому при необходимости перепрограммируйте блок управления.
Последовательность ремонта включает очистку, регулировку и при необходимости замену изношенных деталей. В большинстве случаев комплексный подход обеспечивает долгосрочную исправную работу дроссельной заслонки и двигателя в целом.
Типичные неисправности и их симптомы
Обратите внимание на резкое снижение мощности двигателя и увеличение расхода топлива. Эти признаки могут свидетельствовать о засорении или механических повреждениях дроссельной заслонки, что мешает правильной работе воздушного клапана.
Если двигатель начинает глохнуть на холостых оборотах или возникают перебои при ускорении, проверьте состояние датчика положения заслонки. Нормально функционирующий датчик обеспечивает корректную работу двигателя, и его неисправность приводит к нестабильной работе.
Обнаружение запаха горелого пластика из-под капота говорит о возможной неисправности электромотора или нагревающейся части заслонки. В этом случае рекомендуется осмотреть соединения и проводить диагностику на перегревы.
Если наблюдается задержка реакции дроссельной заслонки при нажатии на педаль газа, вероятно, есть проблема с электроприводом или его цепью. Это выражается в медленном отклике или полного отсутствия реакции на команду водителя.
Постоянное получение ошибок в системе управления или некорректные параметры при попытке сброса ошибок указывают на необходимость проверить работу датчиков и контрольных блоков. Иногда помогает очистка или перепрограммирование блока управления.
Диагностика неисправностей
Проверьте, нет ли утечек воздуха в системе впуска. Убедитесь, что все соединения герметичны, а шланги не повреждены. Утечки могут привести к неправильной работе дроссельной заслонки.
Обратите внимание на работу дроссельного узла. Если заслонка заедает или не открывается полностью, это может указывать на механические повреждения или загрязнения. Очистите заслонку от нагара и проверьте её подвижность.
Проверьте датчик положения дроссельной заслонки (ДПДЗ). Неправильные показания могут вызывать проблемы с управлением двигателем. Используйте мультиметр для измерения сопротивления и сравните с заводскими значениями.
Обратите внимание на ошибки в системе управления двигателем. Считывание кодов ошибок с помощью диагностического оборудования поможет выявить проблемы, связанные с дроссельной заслонкой и другими компонентами.
Проверьте состояние проводки и разъемов, связанных с дроссельной заслонкой. Коррозия или повреждения могут привести к сбоям в работе системы. Убедитесь, что все соединения надежны.
Если двигатель работает нестабильно, проверьте систему впрыска топлива. Неправильная подача топлива может влиять на работу дроссельной заслонки. Убедитесь, что форсунки чистые и функционируют корректно.
При наличии посторонних шумов или вибраций в области дроссельной заслонки, проверьте крепления и состояние корпуса. Повреждения могут привести к неправильной работе и необходимости замены узла.

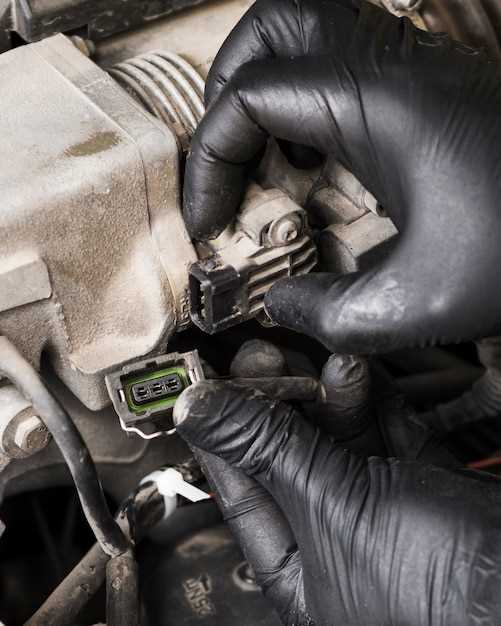

Ремонт и замена дроссельной заслонки
Перед началом ремонта убедитесь, что автомобиль остыл, и отсоедините минусовую клемму аккумулятора. Для снятия заслонки откройте пластиковый кожух воздушного фильтра и аккуратно отсоедините штекеры и тросы управлений. После этого выкрутите крепежные винты и снимите заслонку с впускного коллектора.
Для определения неисправности проведите проверку состояния электропривода и датчиков. Обнаружив загрязнения или арахитные отложения внутри корпуса, очистите его мягкой щеткой и специальным средством для снятия нагара. Не используйте абразивные материалы, чтобы не повредить поверхность деталей.
Если электромотор или сенсоры вышли из строя, замените их на новые. При установке следите за правильным позиционированием заслонки и фиксацией тросов управления. После сборки подключите электропитание и проверьте работу системы, запустив двигатель и убедившись в отсутствии ошибок на панели приборов.
Для замены заслонки на новую выберите деталь производителя, совместимую с моделью Гранта 16 клапанов 127 двигателя. Установите новую заслонку в обратном порядке: закрепите винтами, подключите штекеры и тросы, приложите должное усилие при затяжке, чтобы не повредить корпуса.
После завершения монтажных работ прогоните двигатель вхолостую 10-15 минут, чтобы проверить стабильность работы и отсутствие ошибок. Регулировка заслонки выполняется с помощью специальных программаторов или диагностического сканера, однако в большинстве случаев установка новой детали не требует дополнительных настроек.
Профилактика и обслуживание
Регулярно очищайте дроссельную заслонку от накопившейся грязи и нагара, используя специальные очистители или мягкую щетку. Это предотвращает ухудшение ее работы и поддерживает оптимальное воздушное сопротивление. Проверяйте состояние воздушного фильтра каждые 10-15 тысяч километров пробега и меняйте его при необходимости, чтобы не допустить попадания пыли и грязи в систему. Следите за состоянием вакуумных шлангов и соединений; трещины и утечки ухудшают работу дросселя и могут вызвать ошибочные сигналы датчиков. Обратите внимание на работу датчика положения заслонки, поскольку сбои в его работе приводят к нестабильной работе двигателя. Сделайте периодическую диагностику электропроводки и соединений, чтобы избежать окисления и сбоев в работе электроники. Небольшие меры, такие как своевременная чистка и проверка, помогают снизить риск поломок и обеспечить длительную и надежную работу системы управления дроссельной заслонкой.
