Датчик коленвала Opel Astra H Z18XER — Устранение проблем и замена

Датчик коленвала Opel Astra H Z18XER - Устранение проблем и замена

Владельцы автомобилей часто сталкиваются с неисправностями, связанными с системой управления двигателем. Одной из таких проблем является сбой в работе устройства, отвечающего за определение положения коленчатого вала. Это может привести к снижению мощности, увеличению расхода топлива и даже к затруднениям при запуске. Важно знать, как распознать симптомы неисправности и какие шаги предпринять для их устранения.

При возникновении подозрений на неисправность, первым делом стоит обратить внимание на индикаторы на приборной панели. Часто они сигнализируют о проблемах с системой управления. Если вы заметили, что двигатель работает нестабильно или возникают трудности с его запуском, стоит провести диагностику. Использование специализированного оборудования поможет выявить ошибки и определить, требуется ли вмешательство.

Если диагностика подтвердила необходимость замены устройства, важно следовать рекомендациям по его установке. Перед началом работ убедитесь, что у вас есть все необходимые инструменты и запчасти. Правильная установка нового компонента обеспечит надежную работу двигателя и предотвратит повторные сбои. Не забывайте о важности соблюдения всех этапов процесса, чтобы избежать дополнительных проблем в будущем.

Проблемы с датчиком коленвала

Несвоевременное срабатывание системы управления двигателем связано с неправильной работой сенсора, который контролирует положение оси распредвала и кривошипного вала. Одной из наиболее распространенных симптомов служит возникновение ошибок в блоке управления и понижение мощности мотора. Также отмечается нестабильный запуск, частые глохоты и увеличение расхода топлива. В некоторых случаях наблюдается задержка реакции системы при вращении стартера или пропадание искры.

При сбое возникает риск появления ошибок, которые фиксируются в электронных модулях, что усложняет диагностику. Часто фиксируется состояние, при котором транспортное средство не может стабильно поддерживать холостой ход или возникают рывки при движении. Вдобавок, наличие заеданий или механических повреждений сенсорного элемента увеличивают вероятность неправильной передачи сигнала в ЭБУ.

Диагностические процедуры подразумевают использование сканера, позволяющего считать коды ошибок, связанных с положением коленвала. В ходе проверки важно убедиться в отсутствии загрязнений, коррозии или механических повреждений в месте установки сенсора. Часто проблема кроется в загрязнении или в износе элемента, что требует его очистки или ремонта вместо полной замены. Точные причины всегда выявляются после тщательного анализа и проверки электросхемы, поскольку маленькая неисправность способна приводить к серьезным сбоям в работе двигателя.

В случае выявления неисправности важно устранить причину своевременно, чтобы избежать дальнейших осложнений, таких как снижение компрессии или повреждение других компонентов системы зажигания. При отсутствии знаний рекомендуется обратиться к специалистам, потому что некорректно выполненная работа могла бы привести к дополнительным вопросам или повреждениям.

Симптомы неисправности датчика

Ощутимые изменения в работе двигателя могут сигнализировать о сбоях в системах контроля за временем зажигания и подачи топлива. Часто возникают перебои с запуском, особенно в холодную погоду, или затруднения при прогреве мотора.

Появление ошибок в панели приборов в виде индикатора «Проверь двигатель» или подобных сообщений указывает на нестабильное функционирование управляющей электроники. В некоторых случаях загорается лампа «Check Engine» или появляется произвольная регулировка оборотов, заметная при движении.

Одним из признаков становится повышение расхода топлива и снижение динамики. В некоторых случаях возможен рывковый разгон или частое отключение и повторное включение системы зажигания. Появляется ощущение, будто двигатель «затягивает» или работает рывками, особенно при резком ускорении.

При использовании диагностического оборудования выявляются коды ошибок, указывающие на чтение некорректных данных с управляющих модулей. Часто диагностика показывает сбои, связанные с системой зажигания или размерами положения коленчатого вала.

Постоянные вибрации или неустойчивое вращение мотора, особенно на холостом ходу, могут свидетельствовать о некорректной работе системы синхронизации. Также возможна чрезмерная задержка при переключении передач – это указывает на неправильно считываемую информацию о положении коленвала.

Причины выхода из строя

Причины выхода из строя

Перегрев чувствительного узла из-за неисправностей системы зажигания либо неправильной установки провода высокого напряжения провоцирует сбои в работе сенсора. Также частой причиной становится нарушение изоляции проводки, вызванное трением о компоненты силового агрегата или воздействием химических реагентов.

Загрязнение магнитной поверхности металлической стружкой или масляными отложениями снижает точность считывания импульсов, что приводит к ошибкам в управлении фазами зажигания и впрыска топлива. Некачественные ремкомплекты и самостоятельная установка без использования специализированных инструментов могут привести к неправильной фиксации и сдвигу положения чувствительного элемента.

Для предотвращения неисправностей рекомендуется регулярно проверять состояние разъемов, очищать контакты от коррозии и загрязнений, а также контролировать целостность изоляции проводки. При монтаже важно соблюдать рекомендуемый момент затяжки крепежных элементов и исключать попадание масла или охлаждающей жидкости на чувствительную поверхность.

Влияние на работу двигателя

Влияние на работу двигателя

Сигнал с сенсора вращения вала напрямую определяет момент зажигания и впрыска топлива, что влияет на синхронизацию работы силового агрегата. При нарушениях в передаче импульсов наблюдаются пропуски зажигания, снижение мощности и нестабильные обороты холостого хода.

Ошибки в считывании положения ротора приводят к активированию защитных режимов управления двигателем, что выражается в ограничении максимальной скорости и ухудшении динамических характеристик. Электронный блок управления фиксирует коды неисправностей, связанные с неправильной частотой или отсутствием сигналов, что требует диагностики цепи сенсора.

При критических сбоях возникают перебои в подаче топлива, что вызывает рывки и затруднённый пуск мотора. В некоторых случаях наблюдается повышенный расход горючего из-за несвоевременного открытия форсунок. Для восстановления корректной работы рекомендуется проверить целостность проводки и качество контактов, а также своевременно заменить изношенный элемент.

Регулярное тестирование с помощью осциллографа позволяет выявить помехи и искажения сигнала, что обеспечивает стабильность системы управления и предотвращает аварийные ситуации при эксплуатации силового агрегата.

Диагностика неисправностей

Для выявления сбоев в работе сенсора вращения вала двигателя следует использовать сканер ошибок с поддержкой протокола OBD-II. Коды P0335 и P0336 указывают на проблемы с сигналом, что требует проверки целостности проводки и разъёмов.

Первым этапом служит визуальный осмотр соединительных элементов на предмет коррозии, повреждений изоляции и надёжности контактов. Нарушение контакта приводит к прерывистому сигналу, что вызывает перебои зажигания и нестабильные обороты.

Для проверки выходного сигнала применяют осциллограф. Нормальная форма импульса должна быть стабильной, без искажений и скачков напряжения. Амплитуда сигнала в диапазоне 0,5–1,5 В при вращении коленчатого вала указывает на исправность сенсора.

Если осциллограф недоступен, можно использовать мультиметр в режиме измерения сопротивления. Сопротивление элемента должно находиться в пределах 800–1200 Ом. Значения вне этого диапазона свидетельствуют о внутреннем повреждении.

Метод проверки Параметр Нормальное значение Комментарии
Сканер OBD-II Коды ошибок P0335, P0336 Сигнал отсутствует или прерывистый
Визуальный осмотр Состояние проводки и разъёмов Отсутствие повреждений и коррозии Обеспечивает надежность передачи сигнала
Осциллограф Форма и амплитуда импульса 0,5–1,5 В, стабильный сигнал Искажения указывают на неисправность
Мультиметр Сопротивление 800–1200 Ом Отклонения – внутреннее повреждение

При обнаружении нарушений в электрической цепи целесообразно проверить состояние генератора и ЭБУ, поскольку их работа влияет на корректность сигнала. Регулярное техническое обслуживание снижает риск отказов и обеспечивает стабильную работу силового агрегата.

Процесс замены датчика коленвала

Для выполнения монтировки нового компонента потребуется сначала обеспечить подъем автомобиля с помощью под ramps или подъёмника, сняв защитный кожух под капотом для доступа к нижней части двигателя. После этого необходимо отключить отрицательную клемму аккумулятора, чтобы избежать короткого замыкания.

Далее потребуется открутить болты, фиксирующие защитный щиток, и снять его. В большинстве случаев датчик располагается возле шкива коленвала и фиксируется одним болтом или винтом. Инструментом с крестообразной головкой или торцовым ключом ослабить крепление.

При вытирании или сливе топлива внутри системы стоит учитывать, что старый компонент может иметь коррозийные налеты или загрязнения. Перед вытаскиванием убедиться, что все крепежные элементы сняты, и аккуратно извлечь датчик, проверяя наличие повреждений в месте соединения.

Осмотреть посадочное место на наличие следов загрязнений или коррозии. При необходимости очистить его помощью щетки и очистителя контактов, избегая излишнего механического воздействия. После этого подготовить новую часть, убедившись в её соответствии оригинальной модели.

Установка нового прибора выполняется в обратном порядке: зафиксировать его на посадочном месте, затянуть крепление с необходимым моментом, обычно указанный в сервисной документации (от 10 до 20 нм). После этого закрепить защитный щиток, подключить разъем и подключить аккумулятор.

Заключительный этап включает проверку работы системы, запуск двигателя и мониторинг сигналов датчика с помощью диагностического прибора или инструментов на панели управления, чтобы исключить наличие ошибок и обеспечить корректное функционирование системы зажигания и впрыска топлива.

Необходимые инструменты и материалы

Для выполнения работы потребуется набор инструментов, который обеспечит удобство и безопасность. Включите в список следующие предметы:

  • Набор ключей - комбинированные и торцевые ключи различных размеров для откручивания крепежных элементов.
  • Отвертки - крестовые и плоские, чтобы обеспечить доступ к различным компонентам.
  • Торцевой ключ - для работы с болтами, которые могут быть труднодоступными.
  • Плоскогубцы - помогут удерживать мелкие детали и провода.
  • Ключ для свечей - если потребуется доступ к свечам зажигания.
  • Динамометрический ключ - для точного затягивания болтов с заданным моментом.

Не забудьте о расходных материалах:

  • Силиконовый герметик - для предотвращения утечек и обеспечения герметичности соединений.
  • Смазка - для облегчения установки и предотвращения коррозии.
  • Чистящие средства - для удаления загрязнений с деталей и соединений.

Также рекомендуется иметь под рукой перчатки и защитные очки для обеспечения безопасности во время работы. Убедитесь, что все инструменты находятся в исправном состоянии перед началом процесса.

Пошаговая инструкция по замене

Отсоедините аккумуляторный кабель, чтобы исключить риск короткого замыкания и повреждения электроники. Поднимите автомобиль на домкрате, обеспечивая надежную фиксацию на подставках. Используйте ключи соответствующего размера для снятия обсмотренных элементов корпуса, закрывающих доступ к задней части двигателя.

Отвинтите крепежные скобы, фиксирующие проводку или разъемы – избегайте чрезмерного давления, чтобы не повредить контакты. Осторожно отсоедините кабельный разъем от элемента с помощью тонкой отвертки, избегая его расшатывания.

С помощью гаечного ключа или трещотки ослабьте болты, закрепляющие компонент в посадочном месте. Обратите внимание на порядок их снятия, чтобы не нарушить конструкцию. Вытащите старую часть, избегая усилий, которые могут привести к повреждению прилегающих элементов.

Очистите посадочную поверхность от загрязнений и остатков старой смазки. Проверьте, чтобы не остались посторонние частицы, мешающие установке новой детали. Если необходимо, установите защитный чехол или уплотнитель на место.

Аккуратно вставьте новую компоненцию, совместив ее с посадочным каналом. Затяните крепежные элементы согласно рекомендациям производителя, избегая чрезмерного усилия, способного деформировать корпус или разъемы.

Подсоедините проводку, убедившись в надежности соединения. Проверьте, чтобы все зажимы и фиксаторы были плотно закрыты, а кабели не натягивались.

Опустите автомобиль, аккуратно опираясь на снятые подставки, и подключите аккумулятор. Запустите двигатель и проверьте работу системы на наличие ошибок или нестабильной работы двигателя. При необходимости, выполните контрольный тест или повторную диагностику перед окончательным использованием транспортного средства.

Советы по установке нового датчика

Советы по установке нового датчика

Перед началом работы аккуратно отсоедините аккумулятор для исключения короткого замыкания или срабатывания подушки безопасности. Проверьте соответствие новой детали марке и модели автомобиля, чтобы гарантировать правильную посадку. Используйте правильные инструменты: для снятия креплений – торцевой ключ или головку подходящего размера, для фиксации – отвертки и пластиковые шпатели, чтобы не повреждать окружающие компоненты.

Обратите внимание на расположение креплений и ориентацию установочного отверстия. Для точной установки необходимо совместить метки на детали с заводскими метками на блоке цилиндров, избегая перекосов и неправильного положения. Не применяйте чрезмерный усилие при завинчивании – все крепежные элементы должны садиться легко, с заданным моментом затяжки, прописанным в руководстве по эксплуатации или техническом регламенте.

Перед окончательной фиксацией убедитесь, что соединения надежно зафиксированы, кабельный разъем плотно защелкнулся и не имеет оголенных участков. После установки рекомендуется выполнить проверку работоспособности, запустив двигатель и протестировав параметры работы через сканер или индикатор ошибок. В случае обнаружения нестабильной работы двигателя или ошибок электронной системы повторно осмотрите монтаж, исключая механические повреждения или неправильное подключение.

После завершения процедуры убедитесь в отсутствии зажимов или заусенцев, которые могут мешать движению других компонентов. Завтраковка или повторная установка должна проходить с аккуратностью, чтобы обеспечить долгий срок службы без необходимости повторных вмешательств. Обратная сборка предусматривает возвращение всех элементов в исходное положение с использованием новых крепежных элементов, если таковые рекомендованы производителем.

Проверка работоспособности после замены

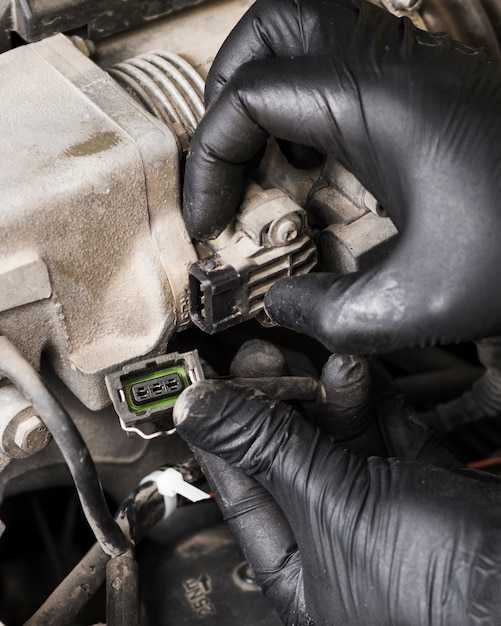

Проверка работоспособности после замены

После установки нового элемента системы контроля вращения необходимо выполнить диагностику с помощью сканера ошибок. Отсутствие кодов неисправностей в памяти блока управления указывает на корректную интеграцию узла. Следует обратить внимание на параметры синхронизации, регистрируемые в реальном времени: угол опережения зажигания, частота вращения и стабильность сигнала.

Запуск мотора должен сопровождаться ровной работой без перебоев и рывков. При ускорении обороты должны изменяться плавно, без провалов или задержек в отклике. Рекомендуется проверить показания на диагностическом приборе во время движения на холостом ходу и под нагрузкой.

В случае подозрений на некорректное функционирование, стоит измерить напряжение и сигнал на контактах с помощью осциллографа. Формы импульсов должны соответствовать технической документации на конкретный модуль, без искажений и скачков. Отклонения в амплитуде или частоте свидетельствуют о необходимости повторной проверки установки или замены.

После успешной верификации электронного узла рекомендуется провести тест-драйв длительностью не менее 10 минут для подтверждения стабильности показателей и отсутствия повторных ошибок в системе управления.
