Компоненты автомобиля – это сложная система, в которой каждая деталь выполняет свою определенную функцию. Одним из ключевых элементов является стартер, который отвечает за запуск двигателя. Но когда речь идет о стартере Рено Меган 2, многие водители задаются вопросом: куда идут провода от данного компонента и как они подключены?
Схема подключения проводов от стартера Рено Меган 2 имеет свои особенности. Передаемые сигналы и электрический ток от бортовой сети направляются на стартер через разъемы, которые находятся в различных местах автомобиля.
Основной провод от стартера Рено Меган 2 соединяется с аккумуляторной батареей. Важно отметить, что данное соединение должно быть надежным и безопасным, чтобы исключить возможность возникновения короткого замыкания. Кроме того, отмечается, что существуют дополнительные провода, которые подключаются к стартеру и указывают на другие важные элементы автомобильной системы, такие как регулятор напряжения, замок зажигания и прочее.
Какие провода от стартера Рено Меган 2 есть и куда они идут?
Стартер Рено Меган 2 состоит из нескольких проводов, каждый из которых имеет свою функцию и направление.
1. Провод +
Направление: этот провод идет от положительной клеммы аккумулятора к стартеру. Он отвечает за подачу электричества на стартер и запуск двигателя.
2. Провод —
Направление: этот провод идет от отрицательной клеммы аккумулятора к стартеру. Он служит для заземления и обеспечивает правильное функционирование стартера.
3. Провод к включению стартера
Направление: этот провод идет от центрального блока управления двигателем к стартеру. Он отвечает за команду на включение стартера и запуск двигателя при активации ключа в замке зажигания.
Обратите внимание, что провода разных моделей и годов выпуска Рено Меган 2 могут отличаться. При необходимости подключения или замены проводов, рекомендуется обратиться к руководству по ремонту или связаться с квалифицированным специалистом.

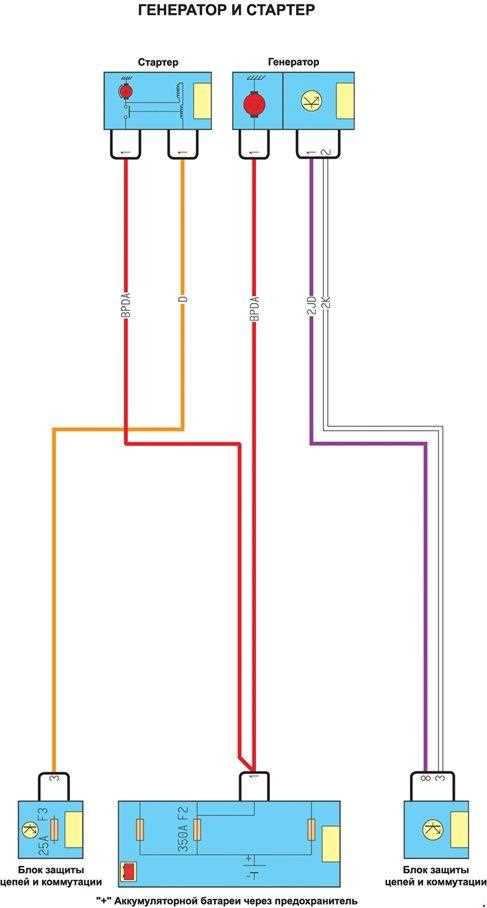

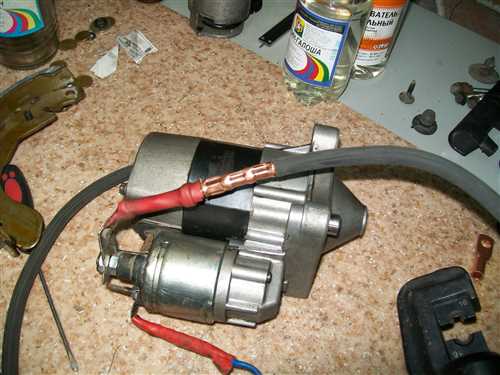

Схема подключения проводов от стартера Рено Меган 2
Основные провода стартера Рено Меган 2:
1. Кабель питания: Этот провод подключается к плюсовому полю аккумулятора и обеспечивает электропитание стартера. Обычно он окрашен в цвет красный.
2. Сигнальный провод: Этот провод подключается к системе зажигания и предоставляет сигнал для активации стартера. Обычно он окрашен в цвет желтый.
3. Заземляющий провод: Этот провод подключается к клемме металлического картера двигателя и обеспечивает заземление стартера. Обычно он окрашен в цвет черный.
Разъемы для подключения проводов от стартера Рено Меган 2:
1. Клемма плюсовой клеммы аккумулятора: Здесь необходимо подключить кабель питания стартера, окрашенный в красный цвет.
2. Клемма зажигания: Здесь необходимо подключить сигнальный провод стартера, окрашенный в желтый цвет.
3. Клемма картера двигателя: Здесь необходимо подключить заземляющий провод стартера, окрашенный в черный цвет.
При подключении проводов от стартера Рено Меган 2 необходимо обратить особое внимание на правильность подключения. Данные провода отвечают за ключевые функции системы пуска двигателя и их неправильное подключение может привести к неработоспособности автомобиля.
Важно помнить, что перед проведением работ с электрическими системами автомобиля необходимо отключить питание аккумулятора и следовать инструкциям производителя.
Разъемы для подключения проводов от стартера Рено Меган 2
Стартер в Рено Меган 2 имеет несколько проводов, которые подключаются через разъемы. Эти разъемы обеспечивают надежное соединение проводов и позволяют легко подключить и отключить стартер при необходимости.
В стартере Рено Меган 2 используется несколько типов разъемов, которые имеют свои особенности.
- Разъем для подключения провода питания стартера. Он обеспечивает передачу электрического тока от аккумулятора к стартеру. Этот разъем обычно имеет красный цвет и предназначен для прокладки провода большого сечения.
- Разъем для подключения провода заземления стартера. Он служит для обеспечения надежного заземления стартера и предотвращения возникновения короткого замыкания. Чаще всего этот разъем имеет черный цвет и предназначен для прокладки провода соединяющего стартер с шасси автомобиля.
- Разъем для подключения провода от замка зажигания. Он необходим для передачи сигнала с замка зажигания к стартеру при повороте ключа. Обычно этот разъем имеет желтый цвет и содержит два контакта для передачи сигнала защелкнутия стартера.
- Разъем для подключения провода от системы контроля впрыска топлива. Этот разъем обеспечивает взаимодействие стартера с системой впрыска топлива и подает сигнал на включение инжекторов при запуске двигателя. Чаще всего этот разъем имеет зеленый цвет и содержит несколько контактов.
При подключении проводов от стартера Рено Меган 2 необходимо обратить внимание на правильное соединение разъемов, чтобы исключить возникновение перегрева и замыкания проводов. Каждый разъем имеет свои особенности и требует аккуратного подключения.
Какие функции выполняют провода от стартера Рено Меган 2?
Главная функция проводов от стартера Рено Меган 2 — передача электричества от аккумулятора к стартеру. Они обеспечивают мощный ток, необходимый для запуска двигателя. Провода эффективно передают этот электрический сигнал, обеспечивая быстрый и надежный запуск автомобиля.
Также провода от стартера могут выполнять функцию передачи информации о состоянии работы стартера обратно в систему автомобиля. Например, они могут передавать информацию о том, был ли успешно запущен двигатель или произошла ошибка при запуске. Это позволяет системе автомобиля контролировать процесс запуска и принимать необходимые действия в случае возникновения проблем.
Таким образом, провода от стартера Рено Меган 2 играют важную роль в работе автомобильной системы, обеспечивая надежный запуск двигателя и передачу информации о состоянии работы стартера.
Проводка стартера Рено Меган 2: особенности конструкции
Особенности проводки стартера Рено Меган 2 заключаются в следующем:

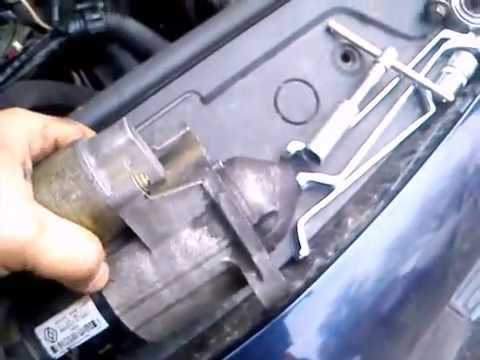

1. Месторасположение стартера
Стартер в автомобиле Рено Меган 2 расположен на двигателе, обычно с боку, вблизи маховика. Для подключения проводки к стартеру, необходимо обнаружить его местоположение и расположение проводов.
2. Разъемы и подключения
Соединение проводки стартера осуществляется через разъемы и специальные клеммы. Такие разъемы обеспечивают надежное и безопасное соединение проводов. При проверке или замене проводки стартера необходимо отсоединить разъемы и осмотреть их на наличие повреждений или окисления.
Обратите внимание на следующие особенности разъемов:
- Разъемы могут быть разных типов (таких как штырьковые, клипсовые или винтовые) и иметь разные количество контактов;
- Разъемы должны быть плотно соединены друг с другом для обеспечения надежной передачи электрического тока;
- При подключении проводов следует учитывать их цветовую маркировку, чтобы не перепутать подключение плюсового (+) и минусового (-) проводов.
Правильное подключение проводки стартера Рено Меган 2 является важным условием для надежной работы двигателя. В случае неисправности проводки, следует обратиться к специалистам для диагностики и проведения необходимого ремонта.
Какие контакты соединены проводами от стартера Рено Меган 2?
Стартер в автомобиле Рено Меган 2 имеет несколько контактов, которые соединены с проводами. Все провода и контакты играют важную роль в работе стартерной системы.
Провода от стартера Рено Меган 2 соединяются с такими контактами:
| Контакт | Назначение |
|---|---|
| Контакт 30 | Поступление питания со стартерной реле |
| Контакт 50 | Поступление питания с зажигания автомобиля |
| Контакт 15 | Поступление питания с аккумулятора автомобиля |
| Контакт S | Поступление питания с кнопки пуска (стартерной кнопки) |
| Контакт D+ | Поступление питания с генератора (для контроля зарядки аккумулятора) |
| Контакт B+ | Поступление питания с аккумулятора (для питания стартера) |
Каждый провод выполняет свою функцию и необходим для правильной работы стартерной системы в автомобиле Рено Меган 2.
Основные причины поломки проводов от стартера Рено Меган 2
Основными причинами поломки проводов от стартера Рено Меган 2 являются:
- Физическое повреждение проводов. В процессе эксплуатации автомобиля провода могут подвергаться механическим воздействиям, таким как трение о другие детали автомобиля или неправильное установление язычка на коленчатом валу. Это может привести к срыву изоляции проводов и образованию обрывов.
- Коррозия проводов. Если провода не защищены от воздействия влаги и окисляющих сред (например, соли на дороге зимой), то могут появиться признаки коррозии. Коррозия проводов приводит к ухудшению электрического контакта и повышенным сопротивлениям, что снижает эффективность передачи тока.
- Повреждение разъемов. При неправильной эксплуатации автомобиля или при выполнении ремонтных работ может произойти механическое повреждение разъемов проводов, что ведет к ненадежности контакта и возможным обрывам проводов.
- Неправильная установка проводов. При замене или ремонте проводов от стартера необходимо придерживаться указанной в схеме подключения правильной последовательности подключения и цветов соответствующих проводов. Неправильная установка проводов может привести к перекрестному соединению и повреждению проводов и других элементов системы пуска двигателя.
Для предотвращения поломки проводов от стартера Рено Меган 2 рекомендуется регулярно проверять их состояние, особенно после эксплуатации автомобиля в сложных условиях. Также важно соблюдать правила установки и подключения проводов при проведении ремонтных работ или замене стартера, чтобы избежать ненужных неполадок и дополнительных расходов на ремонт.
Как проверить провода от стартера Рено Меган 2 на работоспособность?
Если в вашем автомобиле Рено Меган 2 возникли проблемы с запуском двигателя, одной из причин может быть неисправность проводов, идущих от стартера. Проверка проводов на работоспособность важна для определения причины проблемы и последующего ремонта. В этом разделе мы рассмотрим, как провести такую проверку самостоятельно.
Шаг 1: Проверка наличия напряжения на проводах от аккумулятора
Первым шагом в проверке проводов от стартера Рено Меган 2 на работоспособность является проверка наличия напряжения на проводах от аккумулятора. Для этого необходимо:
- Отсоединить отрицательный провод от аккумулятора.
- Подключить один положительный щуп тестера к положительному проводу аккумулятора, а второй положительный щуп тестера – к проводу от стартера (обычно к клемме B+ стартера).
- Проследить, чтобы оба провода были надежно подключены и не имели повреждений.
- Включить тестер и проверить наличие напряжения. Нормальное значение напряжения должно быть около 12 вольт.
Шаг 2: Проверка наличия между проводом от стартера и корпусом автомобиля
Для этого шага вам понадобится помощник. Он должен:
- Удерживать второй положительный щуп тестера у провода от стартера, показанного на рисунке, и не позволять ему касаться проводов аккумулятора.
- Вы переключаете тестер на режим измерения сопротивления.
- Касаетесь отрицательным щупом тестера корпуса автомобиля или любой металлической части, не связанной с проводами от стартера или аккумулятором.
- Внимательно следите за показаниями тестера. Он должен показывать низкое сопротивление или 0, что будет означать, что провод от стартера имеет нормальную работоспособность.
- Если тестер не показывает низкое сопротивление или 0, то провод от стартера скорее всего имеет повреждение и требует ремонта или замены.
Проверка проводов от стартера Рено Меган 2 на работоспособность важна, так как это помогает определить, есть ли проблемы с проводами, и позволяет предпринять дальнейшие действия по устранению неполадок. Если после проверки проводов проблемы с запуском двигателя остаются, рекомендуется обратиться к специалистам для более детальной диагностики и ремонта.
Советы по устранению неисправностей проводов от стартера Рено Меган 2
Неисправности проводов от стартера могут привести к проблемам с запуском двигателя Рено Меган 2. В этом разделе мы рассмотрим некоторые распространенные неисправности и дадим советы по их устранению.
1. Проверьте состояние проводов
Первым шагом в устранении неисправностей проводов от стартера является проверка их состояния. Следите за тем, чтобы провода не были повреждены, и не имели обрывов или замыканий. Тщательно осмотрите каждый провод на наличие трещин, обсыпающейся изоляции или других видимых повреждений. При необходимости, замените поврежденные провода.
2. Проверьте соединения
Провода от стартера Рено Меган 2 должны быть надежно подключены к соответствующим разъемам. Проверьте, что все соединения плотно прилегают и не ослаблены. При необходимости, затяните соединения или замените их.
Также, убедитесь, что соединения свободны от коррозии или окисления. Если обнаружены следы коррозии или окисления, очистите соединения и обработайте их антикоррозийной смазкой.
3. Проверьте реле стартера
Если провода и соединения в порядке, неисправность может быть связана с реле стартера. Проверьте его работоспособность и состояние. Если реле стартера повреждено или неисправно, замените его.
При выполнении любых работ по проверке и устранению неисправностей проводов от стартера Рено Меган 2, следуйте инструкциям производителя и применяйте необходимые меры безопасности. В случае сомнений или сложностей, обратитесь к квалифицированному автосервису.
