Стартер – одна из важнейших составляющих автомобильного двигателя. Он обеспечивает начальное вращение коленвала и запуск мотора, играя ключевую роль в работе автомобиля. Возможны различные неисправности стартера, которые могут возникнуть со временем. Чтобы провести диагностику этого блока и определить причину проблем, нужно знать основные признаки неисправности и правильные шаги для проверки.
В этой статье мы рассмотрим, как проверить стартер ВАЗ 2106. Мы дадим подробные инструкции и рекомендации, которые помогут вам определить состояние стартера и принять необходимые меры для его ремонта или замены.
Перед приступлением к проверке стартера ВАЗ 2106 важно учесть несколько факторов. Во-первых, убедитесь, что батарея автомобиля полностью заряжена. Недостаточная зарядка батареи может привести к ошибочным результатам тестирования. Во-вторых, обратите внимание на звуки, которые издает стартер при попытке запуска двигателя. Частые щелчки или стук могут указывать на неисправность внутри стартера.
Как проверить стартер ВАЗ 2106
Шаг 1: Проверка аккумулятора
Перед проверкой стартера, убедитесь, что аккумулятор автомобиля заряжен и работает исправно. Проверьте напряжение аккумулятора с помощью вольтметра. Нормальное напряжение должно быть около 12 вольт. В случае необходимости, зарядите аккумулятор или замените его.
Шаг 2: Проверка соединений
Проверьте соединения стартера, включая клеммы и провода. Убедитесь, что соединения плотно закреплены и нет признаков коррозии. Если соединения слишком тугие или имеют признаки повреждений, их следует заменить.

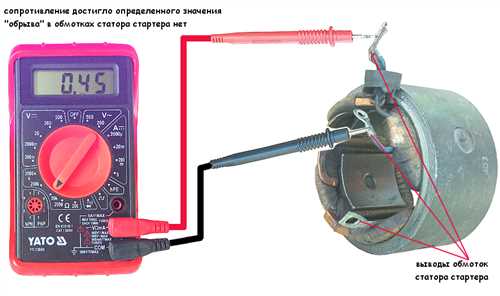

Шаг 3: Проверка мотора стартера
Если аккумулятор и соединения в порядке, необходимо проверить мотор стартера. Для этого отсоедините провода от стартера и подключите его непосредственно к аккумулятору. Если стартер работает исправно, мотор будет работать и выдавать характерный звук вращения. Если стартер не работает или работает неустойчиво, необходима замена или ремонт мотора стартера.
Шаг 4: Проверка подачи тока на стартер
Если мотор стартера работает исправно при подключении к аккумулятору, но не работает при подключении к электронной системе автомобиля, проблема может быть связана с подачей тока на стартер. Проверьте предохранители, реле и прочие компоненты электрической системы автомобиля, которые отвечают за подачу тока на стартер. При необходимости, замените неисправные компоненты.
Шаг 5: Проверка силового трансформатора
Если все предыдущие шаги не привели к решению проблемы, возможно, неисправен силовой трансформатор, который отвечает за подачу тока на стартер. Для проверки силового трансформатора, используйте тестер или обратитесь к специалисту в автосервисе.
Если вы не уверены в своих навыках или знаниях, рекомендуется обратиться к квалифицированному специалисту для диагностики и ремонта стартера ВАЗ 2106.
| Неисправность | Возможная причина |
|---|---|
| Сторонние звуки при попытке запуска | Слабый контакт в соединениях или мотор стартера |
| Система не реагирует на попытку запуска | Неисправность электрической системы или аккумулятора |
| Стартер работает неравномерно | Неисправность мотора стартера или электрической системы |
| Стартер не работает вообще | Неисправность мотора стартера или электрической системы |
Шаг 1: Проверка подачи электричества
- Убедитесь, что аккумулятор автомобиля заряжен и работает исправно.
- Осмотрите провода, соединяющие аккумулятор и стартер. Убедитесь, что они не повреждены и хорошо прикреплены.
- Проверьте состояние предохранителей в электропроводке автомобиля. Поврежденные предохранители могут привести к прерыванию подачи электричества на стартер.
- Для более точной проверки можно использовать тестер или мультиметр. Подключите один щуп мультиметра к положительному клемму аккумулятора, а второй щуп наведите на контакт стартера. Если на мультиметре появляется напряжение, значит, электричество подается.
Проверка подачи электричества на стартер является первым и важным шагом при диагностике его работы. Если электричество не подается, проблема может быть связана с проводкой, аккумулятором или предохранителями. В таком случае необходимо провести дополнительные проверки и ремонт указанных компонентов.
Шаг 2: Проверка состояния аккумулятора
Перед проверкой стартера следует убедиться, что аккумулятор автомобиля находится в исправном состоянии. Чтобы это сделать, выполните следующие шаги:
- Откройте капот автомобиля и обнаружьте аккумулятор.
- Очистите клеммы аккумулятора от возможной коррозии или грязи. Если клеммы выглядят грязными или окисленными, их следует очистить с помощью щетки или специального средства для очистки аккумуляторов.
- Если напряжение аккумулятора ниже нормы, возможно, необходимо зарядить аккумулятор или заменить его на новый.
Проверка состояния аккумулятора является важным шагом перед проверкой стартера, так как недостаточное напряжение аккумулятора может привести к неправильной работе стартера или его поломке. Поэтому необходимо обязательно убедиться в исправности аккумулятора перед дальнейшими действиями.
Шаг 3: Проверка электрических контактов стартера
Этот шаг позволит вам убедиться в правильности работы электрических контактов стартера. Неисправность в электрической системе может привести к неполадкам в работе стартера, поэтому важно проверить контакты на предмет коррозии и неправильного подключения.
Шаг 3.1: Отключите аккумулятор
Перед началом проверки необходимо отключить аккумулятор, чтобы избежать короткого замыкания и повреждения электрической системы. Отсоедините минусовой кабель аккумулятора при помощи гаечного ключа, чтобы полностью отключить питание.
Шаг 3.2: Проверьте контакты стартера
- Осмотрите клеммы стартера на предмет внешних повреждений и коррозии.
- Проверьте наконечники проводов, подключенных к клеммам, на предмет повреждений и подтяните их в случае необходимости.
- Если вы заметите признаки коррозии на клеммах или наконечниках проводов, очистите их с помощью металлической щетки или шкурки.
- Убедитесь в том, что все провода правильно подключены к клеммам стартера. Проверьте соответствие цветов проводов и их места подключения.
После того, как вы проверили электрические контакты стартера и устраните все выявленные проблемы, можете переходить к следующему шагу в проверке стартера ВАЗ 2106.
Шаг 4: Проверка наличия коррозии
Коррозия может стать причиной неполадок в работе стартера. Наличие ржавчины и окислов на контактах может привести к плохому контакту и снижению эффективности работы устройства.
Для проверки наличия коррозии вам потребуется внимательно осмотреть контакты стартера. Если вы заметили следы окислов или ржавчины, необходимо очистить их перед дальнейшей проверкой устройства. Для этого можно использовать специальные средства для удаления коррозии или обычную наждачную бумагу.
Также проверьте состояние проводов, соединяющих стартер с аккумуляторной батареей. Если провода имеют признаки коррозии, замените их на новые.
| Признаки коррозии | Что делать |
|---|---|
| Окислы и ржавчина на контактах стартера | Очистить контакты с помощью специальных средств или наждачной бумаги |
| Окислы на проводах, соединяющих стартер с аккумуляторной батареей | Заменить провода на новые |
Проверка наличия коррозии является важным этапом при проверке стартера ВАЗ 2106. Очищение контактов и замена корродированных проводов помогут обеспечить бесперебойную работу устройства.
Шаг 5: Проверка прокрутки шестерни стартера
После проверки проводов, клемм и аккумуляторной батареи, необходимо также проверить прокрутку шестерни стартера. Нужно убедиться, что она свободно вращается во время работы стартера.
Для этого можно использовать следующие шаги:
- Отключите провода от стартера.
- Снимите стартер с двигателя и осмотрите его внешний вид.
- Возьмите шестерню стартера и проверьте ее прокрутку. Она должна вращаться легко и равномерно.
- Если шестерня заедает или имеет видимые повреждения, необходимо заменить ее или восстановить.
В случае, если шестерня вращается нормально, можно перейти к проверке других компонентов системы стартера.
Шаг 6: Проверка работы электромагнитного выключателя
ВАЗ 2106 имеет стартер с электромагнитным выключателем, который отвечает за передачу тока на вращающийся механизм стартера. Если электомагнитный выключатель работает неправильно, стартер может не включаться или его работа может быть нестабильной.
Для проверки работы электромагнитного выключателя выполните следующие шаги:
- Установите съемную крышку на корпус стартера и закрепите ее болтами.
- Снимите защитную крышку с электромагнитного выключателя, расположенного на тыльной стороне стартера.
- Включите зажигание автомобиля (необходимо чтобы лампа зарядки аккумулятора загорелась).
- Отключите провод, идущий от плюсовой клеммы аккумулятора и подключите его к контакту + на электромагнитном выключателе.
- Коснитесь другим концом отключенного провода к корпусу стартера, образуя мостик. При этом должен происходить щелчок от электромагнитного выключателя, и сам механизм стартера должен заработать.
Если включение стартера не произошло, это свидетельствует о неисправности электромагнитного выключателя. Для ремонта или замены выключателя рекомендуется обратиться к квалифицированному автомеханику.
Шаг 7: Проверка компонентов подлежащих замене
В некоторых случаях, если стартер ВАЗ 2106 не функционирует должным образом, причина может крыться в поврежденных или изношенных компонентах, которые следует заменить. Важно проверить следующие элементы:
- Соленоид стартера: Убедитесь, что соленоид функционирует должным образом и не заедает. Проверьте его на наличие повреждений и замените, если необходимо.
- Обмотка стартера: Проверьте обмотку стартера на наличие повреждений или перегрева. Если обмотка повреждена, рекомендуется заменить стартер полностью.
- Кулачок и зубчатый венец: Проверьте состояние кулачка и зубчатого венца на износ или повреждения. Если они дефектные, необходима замена этих компонентов.
- Коммутатор стартера: Убедитесь, что коммутатор стартера исправен и не имеет повреждений. При необходимости замените.
Проверка и замена этих компонентов может потребовать определенных навыков и инструментов, поэтому, если вы не уверены в своих способностях, рекомендуется обратиться к специалисту или авторизованному сервисному центру.
Шаг 8: Проверка длины проводов стартера
Шаг 8.1: Взгляд и ощупывание
Визуально осмотрите провода стартера и ощупайте их, чтобы оценить состояние их изоляции. Провода не должны иметь внешних повреждений, таких как трещины или обгоревшие участки изоляции. Также обратите внимание на обломки или отсутствие проводов.
Шаг 8.2: Использование измерительного инструмента
Для проверки длины проводов стартера используйте измерительный инструмент, например, ленту маркера. Расположите ленту маркера на проводе от места подключения к аккумулятору до места подключения к стартеру.
Осторожно измерьте длину провода, наматывая ленту маркера вокруг него и отметив конечную точку на ленте. Затем сравните измеренную длину с рекомендуемой для вашей модели автомобиля. Если измеренная длина отличается от рекомендуемой, это может указывать на неисправность провода и его необходимо заменить.
| Марка автомобиля | Рекомендуемая длина провода |
|---|---|
| ВАЗ 2106 | от 30 см до 40 см |
Если вы обнаружите, что провод стартера не соответствует рекомендуемой длине, замените его профессиональным средствам. Неправильная длина провода может привести к неполадкам стартера, поэтому крайне важно поддерживать его в хорошем состоянии.
Шаг 9: Проверка цепи питания стартера
Прежде чем приступить к проверке самого стартера, необходимо убедиться в работоспособности цепи питания, которая обеспечивает передачу электричества к нему. Следуйте следующим шагам для проверки цепи питания стартера:
- Откройте капот и обратите внимание на провода, соединенные с стартером. Убедитесь, что провода целые и надежно прикреплены к стартеру.
- Осмотрите провода на предмет видимых повреждений, например, обгорания, изоляции или механических повреждений. Если обнаружены повреждения, провода должны быть заменены.
- Проверьте состояние батареи. Убедитесь, что она полностью заряжена и не имеет повреждений. Если батарея слабая или повреждена, она может не обеспечить достаточное напряжение для работы стартера.
- Используя мультиметр, измерьте напряжение на проводах, идущих к стартеру. Необходимо проверить, достигает ли напряжение рекомендованного значения.
- Если напряжение ниже нормы или отсутствует, проверьте предохранители, связанные с цепью питания стартера. Если предохранители перегорели, их необходимо заменить.
- Проверьте реле стартера. Убедитесь, что оно работает исправно и надежно соединено с проводами цепи питания.
- Разбортайте и очистите контакты реле, чтобы обеспечить надежный контакт электричества.
После осмотра, проверки и замены неисправных элементов в цепи питания стартера, можно перейти к проверке самого стартера на работоспособность. В этом поможет следующий шаг.
Шаг 10: Проверка реле стартера
После всех предыдущих проверок, если проблема с запуском двигателя не была решена, возможно, причина кроется в неисправности реле стартера. Реле стартера отвечает за подачу питания на стартер при повороте ключа зажигания в положение старт.
Для проверки реле стартера необходимо выполнить следующие действия:
- Отсоедините от аккумулятора. Изначально, перед работой с электрическими компонентами автомобиля, необходимо разъединить негативный клеммный зажим аккумулятора для безопасности.
- Определите местоположение реле стартера. ВАЗ 2106 имеет реле стартера, установленное на щите приборов.
- Снимите панель приборов. Для доступа к реле стартера необходимо снять панель приборов путем откручивания нескольких винтов или использования инструментов, специально предназначенных для этой цели.
- Отсоедините реле стартера. Отсоедините электрические разъемы, подсоединенные к реле стартера. Обратите внимание на порядок соединения проводов для последующей правильной установки.
- Проверьте состояние реле стартера. Внимательно осмотрите реле стартера на предмет видимых повреждений, коррозии или обгорания. Если вы обнаружили какие-либо подозрительные признаки, реле стартера возможно придется заменить на новое.
- Проверьте сопротивление контактов реле. Воспользуйтесь мультиметром для измерения сопротивления контактов реле стартера. Правильное сопротивление должно быть низким или равным нулю. Если сопротивление высокое или бесконечное, реле стартера следует заменить.
- Подсоедините новое реле стартера. Если было обнаружено неисправное реле стартера, установите новое реле в обратной последовательности. Правильно подсоедините электрические разъемы в соответствии с порядком, отмеченным на проводах.
- Установите панель приборов обратно. После установки нового реле стартера, закрепите панель приборов в исходном положении, завернув винты или используя специальные инструменты для фиксации.
- Снова подсоедините аккумулятор. После завершения проверки и установки нового реле стартера, следует вновь подключить негативный клеммный зажим аккумулятора.
- Проверьте запуск двигателя. Снова поверните ключ зажигания в положение старт и проверьте работу стартера. Если двигатель запускается нормально, то проблема с реле стартера была устранена.
Обратите внимание, что в случае, если проблема не была решена после проверки и замены реле стартера, рекомендуется обратиться за помощью к специалисту или автосервису для проведения дополнительных диагностических работ.
Рекомендации по ремонту и замене стартера
Если вы заметили проблемы с работой стартера на вашем автомобиле ВАЗ 2106, вам может потребоваться ремонт или замена этого узла. В данной статье мы рассмотрим основные шаги и рекомендации по проведению таких работ.
Шаг 1: Подготовка к замене стартера
- Отсоедините клемму отрицательного полюса аккумулятора, чтобы исключить возможность поражения электрическим током.
- Локализуйте стартер в двигателе ВАЗ 2106. Обычно он находится снизу, рядом с маховиком.
- Подготовьте необходимые инструменты: торцовые ключи, отвертки, гаечный ключ и т.д.
Шаг 2: Снятие стартера
- Отсоедините электрические провода от стартера с помощью торцовых ключей или отвертки.
- Отверните крепежные болты стартера с помощью гаечного ключа и снимите его с двигателя.
- Внимательно осмотрите снятый стартер для выявления повреждений или износа деталей.
Шаг 3: Ремонт или замена стартера
Если вы обнаружили явные повреждения или износ деталей стартера, рекомендуется произвести его замену на новый. В случае, если повреждения не критические, вы можете попытаться произвести ремонт стартера. Для этого нужно разобрать узел, заменить поврежденные детали (если это возможно) и очистить его от пыли и грязи. Затем следует собрать стартер обратно, установить его на место и проверить его работоспособность.
Заключение
Важно помнить, что ремонт и замена стартера – сложные механические работы, которые требуют определенных навыков. Если у вас нет необходимого опыта или инструментов, рекомендуется обратиться к профессиональным автомеханикам. Также стоит учитывать, что качество и надежность стартеров для ВАЗ 2106 могут различаться, поэтому при выборе нового узла следует обращать внимание на репутацию производителя.
