Система антиблокировочного тормоза (АБС) является одной из ключевых систем в современных автомобилях, включая BMW Е39. Она отвечает за обеспечение устойчивости и контроль над тормозным механизмом, особенно в экстремальных ситуациях. Распиновка АБС BMW Е39 и соответствующая схема подключения являются важными знаниями для автомобилистов и профессионалов в автосервисе.
Основной компонент системы АБС в автомобиле BMW Е39 – это блок управления АБС (ABS Control Module), который отвечает за координацию работы всех других компонентов системы. Он включает в себя микропроцессор, датчики колес, актуаторы и систему диагностики. Распиновка блока управления АБС BMW Е39 состоит из нескольких контактов, каждый из которых выполняет определенную функцию.
Одним из важных компонентов системы АБС является гидравлический агрегат (Hydraulic Unit), который отвечает за регулировку давления торможения на каждом колесе автомобиля. Распиновка гидравлического агрегата АБС BMW Е39 происходит через разъемы и провода, которые соединяют его с блоком управления АБС и датчиками колес.
Как работает антиблокировочная система (АБС) в BMW Е39:
Основной компонент антиблокировочной системы (АБС) в BMW Е39 — это гидравлический блок управления (ГБУ), который устанавливается на главном тормозном цилиндре. ГБУ контролирует давление в тормозных механизмах каждого колеса автомобиля.
При резком нажатии на тормоза водителем, датчики скорости на каждом колесе передают информацию о скорости вращения колеса в гидравлический блок управления (ГБУ). ГБУ анализирует полученные данные и сравнивает их со скоростью вращения других колес.
Если ГБУ обнаруживает, что одно или несколько колес начинают блокироваться (скорость вращения колес больше нуля, но не увеличивается), система автоматически вмешивается и понижает давление в тормозной системе данного колеса. Это позволяет колесу продолжать вращаться и сохраняет управляемость автомобиля.
Когда колесо снова начинает вращаться соответствующим образом, ГБУ постепенно восстанавливает давление в системе тормозов данного колеса.
Таким образом, антиблокировочная система (АБС) в BMW Е39 позволяет автомобилю оставаться управляемым даже при резком торможении и предотвращает блокировку колес, обеспечивая более надежное торможение и безопасность на дороге.
Схема подключения АБС в BMW Е39:
Антиблокировочная система (АБС) в BMW Е39 играет важную роль в обеспечении безопасности и стабильности на дороге. Схема подключения АБС в автомобиле состоит из нескольких компонентов, каждый из которых выполняет свои функции.

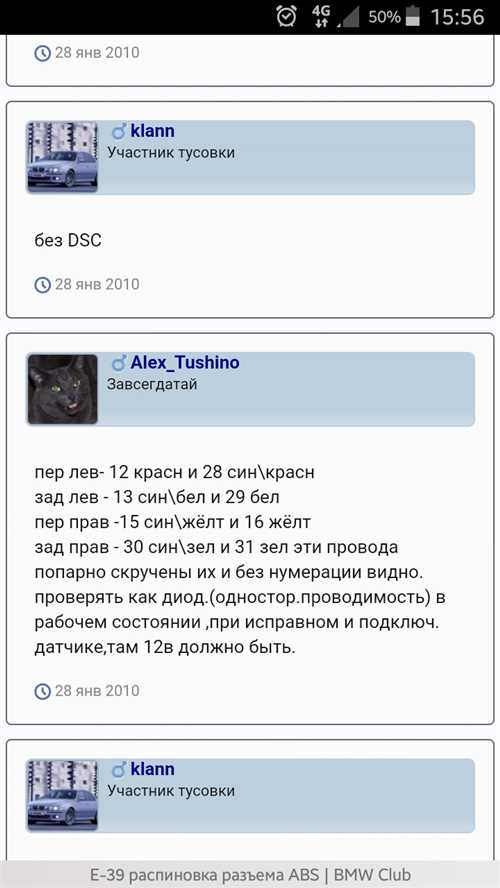

Датчики скорости колес
На каждом колесе установлен датчик скорости, который передает информацию о вращении колеса на антиблокировочную систему. Это позволяет системе мониторить скорость вращения каждого колеса и рассчитывать оптимальные параметры торможения.
Гидравлические блоки управления
Гидравлические блоки управления отвечают за подачу тормозной силы на каждое колесо индивидуально. Они регулируют давление в тормозных механизмах, чтобы предотвратить блокировку колес при торможении и обеспечить оптимальную тормозную реакцию.
Блок управления считывает данные от датчиков скорости колес и принимает решение о регулировке давления в каждом из гидравлических блоков. Это позволяет АБС работать максимально эффективно и предотвращать блокировку колес при торможении.
В случае обнаружения блокировки колеса, блок управления может изменить давление в соответствующем гидравлическом блоке, чтобы восстановить сцепление и обеспечить контролируемое торможение.
Электронный блок управления
Электронный блок управления является мозгом АБС в BMW Е39. Он получает данные от датчиков скорости колес и гидравлических блоков управления, анализирует их и рассчитывает оптимальные параметры торможения.
Электронный блок управления также отвечает за визуальную и звуковую обратную связь с водителем. В случае обнаружения ошибок или неисправностей в системе, он активирует предупредительные лампы на приборной панели и сообщает водителю о необходимости обратиться к автосервису.
Схема подключения АБС в BMW Е39 обеспечивает эффективное и надежное функционирование системы. Она позволяет предотвращать блокировку колес при торможении, обеспечивая стабильность и управляемость автомобиля даже в экстремальных ситуациях.
Функции главного блока управления АБС:
1. Обработка сигналов от датчиков колес:
Главный блок управления АБС получает сигналы от датчиков колес, которые измеряют скорость вращения каждого колеса. Это позволяет определить, есть ли блокировка одного или нескольких колес.
2. Регулирование давления в тормозных контурах:
На основе данных о скорости вращения колес и других параметрах, главный блок управления АБС регулирует давление в тормозных контурах. Он может уменьшать или увеличивать давление для предотвращения блокировки колес или обеспечения максимального тормозного усилия.
3. Контроль работы системы:
Главный блок управления АБС также контролирует работу всей системы и проверяет наличие ошибок. При обнаружении неисправности, он может подать сигнал на панель приборов, чтобы водитель был предупрежден о проблеме.
4. Взаимодействие с другими системами:
Главный блок управления АБС может взаимодействовать с другими системами автомобиля, такими как система стабилизации (DSC) и автоматическая трансмиссия. Это позволяет системам работать вместе и обеспечивать максимальную безопасность и управляемость автомобиля.
5. Хранение и передача данных:
Главный блок управления АБС также может хранить данные о работе системы и передавать их для диагностики и анализа при необходимости. Это позволяет специалистам быстрее и точнее выявлять причины неисправностей и выполнять ремонт.
Главный блок управления АБС выполняет ключевые функции для обеспечения безопасности и управляемости автомобиля. Он активно контролирует и регулирует работу тормозной системы, используя данные от датчиков колес и взаимодействуя с другими системами автомобиля.
Роль датчиков колесного пробега:
Датчики колесного пробега осуществляют непрерывный мониторинг вращения каждого из колес автомобиля. Они имеют ключевую роль в системе антиблокировочного тормоза (АБС) BMW Е39, предоставляя важную информацию, необходимую для работы этой системы.
Функция датчиков колесного пробега заключается в том, чтобы измерять скорость вращения колеса и передавать эту информацию электронному блоку управления АБС. Это позволяет системе обнаруживать скоростную разницу вращения колес и предотвращать блокировку колес во время торможения.
Каждое колесо оснащено отдельным датчиком колесного пробега, который состоит из двух компонентов — одного кольца с зубчатой поверхностью, закрепленного на внешней стороне тормозного диска, и одного индуктивного датчика. При вращении колеса зубчатая поверхность кольца проходит мимо датчика, генерируя электрический сигнал, который фиксируется блоком управления АБС.
Электронный блок управления АБС анализирует сигналы от каждого датчика колесного пробега и сравнивает скорости вращения колес. Если блок управления обнаруживает, что одно или несколько колес вращаются слишком быстро или слишком медленно, он активирует соответствующие тормозные механизмы для восстановления стабильности и управляемости автомобиля.
Таким образом, датчики колесного пробега играют важную роль в обеспечении безопасности и комфорта вождения на BMW Е39, контролируя скорость вращения колес и предотвращая их блокировку при торможении.
Значение педального выключателя тормозов:
Функция педального выключателя тормозов заключается в том, чтобы сообщить системе АБС о нажатии на педаль тормоза водителем. Когда водитель нажимает на педаль, контактные элементы выключателя соприкасаются, создавая электрическую цепь. Этот сигнал передается в контроллер АБС, который анализирует информацию и принимает решения о регулировке давления в тормозной системе для обеспечения максимальной эффективности и безопасности торможения.
Основные функции педального выключателя тормозов:
- Обнаружение нажатия на педаль тормоза.
- Передача сигнала о нажатии в контроллер АБС.
- Активация системы АБС при нажатии на педаль тормоза.
Причины неисправности педального выключателя тормозов:
- Износ контактов.
- Повреждение проводки.
- Коррозия разъемов.
- Механические повреждения.
Неисправный педальный выключатель тормозов может привести к некорректной работе системы АБС и возникновению ошибок в ее функционировании. Поэтому при обнаружении признаков неисправности необходимо обратиться к специалисту для проведения диагностики и замены компонента при необходимости.
Расположение электромагнитных клапанов:
Электромагнитные клапаны в системе антиблокировочного тормоза (АБС) BMW Е39 расположены на блоке управления гидроагрегатом. Они выполняют важные функции, связанные с контролем и регулировкой тормозной системы автомобиля.
В системе АБС BMW Е39 присутствуют следующие электромагнитные клапаны:
1. Электромагнитный клапан давления в гидроагрегате
Этот клапан отвечает за поддержание оптимального давления в системе АБС. Он регулирует распределение гидравлического давления на каждом колесе, что позволяет автомобилю сохранять стабильность при торможении.
2. Электромагнитные клапаны регулировки давления тормозной жидкости
Эти клапаны предназначены для регулировки давления тормозной жидкости на каждом колесе. Они активируются системой АБС в случае обнаружения неравномерности торможения и обеспечивают более эффективную работу тормозной системы.
Расположение электромагнитных клапанов на блоке управления гидроагрегатом позволяет им эффективно взаимодействовать с другими компонентами системы АБС и обеспечивать стабильность и безопасность при торможении автомобиля BMW Е39.
Сброс ошибок АБС при помощи программного обеспечения:
Автомобильная система показывает ошибки АБС? Эта проблема может быть решена при помощи программного обеспечения.
Для сброса ошибок АБС на автомобиле BMW Е39 можно использовать специализированное программное обеспечение, которое позволяет обращаться к системе и просматривать коды ошибок. Такие программы обычно предоставляются специализированными диагностическими устройствами или компьютерными программами.
Чтобы сбросить ошибки АБС, необходимо подключить диагностическое устройство или компьютерное программное обеспечение к автомобилю через специальный разъем OBD-II. После подключения можно будет выполнить сканирование системы АБС и просмотреть коды ошибок.
Важно помнить, что сброс ошибок АБС только временно устраняет проблему, и ошибка может вернуться, если не будет устранена причина ее возникновения. Поэтому рекомендуется обращаться к авторизованному сервисному центру или специалисту для устранения причины ошибки.
Методика сброса ошибок АБС при помощи программного обеспечения может различаться в зависимости от модели и года выпуска автомобиля BMW Е39. Поэтому перед проведением процедуры необходимо ознакомиться с руководством или проконсультироваться со специалистом.
Частые неисправности АБС в BMW Е39:
Однако, как и любая другая система, АБС может столкнуться с различными неисправностями. Вот некоторые из самых распространенных проблем, с которыми владельцы BMW Е39 могут столкнуться:
1. Ошибка датчика скорости колеса
Одним из наиболее распространенных сбоев в системе АБС является ошибка датчика скорости колеса. Это может вызвать неправильную работу АБС и активацию торможения на конкретном колесе в неправильное время. Часто причиной ошибки может быть грязь или повреждение датчика.
2. Проблемы с гидравлическим блоком
Гидравлический блок АБС отвечает за управление тормозами во время активации системы. Если гидравлический блок неисправен, это может привести к неадекватной активации торможения или полной потере контроля над тормозами. Обычно причиной неисправности блока является износ или повреждение его компонентов.
3. Проблемы с модулем управления
Модуль управления АБС — основной компонент системы, отвечающий за координацию работы всех компонентов и обработку данных с датчиков. Если модуль управления неисправен, это может привести к полной неработоспособности АБС или неправильной активации торможения в неподходящее время.
В случае возникновения проблем с АБС в автомобиле BMW Е39 рекомендуется обратиться к специалистам для диагностики и ремонта системы. Несвоевременное обращение за помощью может привести к возникновению аварийных ситуаций на дороге.
